تعویض میکروسوئیچ درب لباسشویی





یکی از مشکلات رایجی که در ماشین‌های لباسشویی مشاهده می‌شود، اختلال در عملکرد میکروسوئیچ درب است. خرابی میکروسوئیچ درب ماشین لباسشویی جزء متداول‌ترین مشکلات این دستگاه به‌حساب می‌آید. میکروسوئیچ درب وسیله‌ای ایمنی است که از باز شدن مخزن شستشو در حالت چرخش و باز شدن درب جلوگیری می‌کند. در صورتی که میکروسوئیچ خراب شود، ماشین لباسشویی قادر به تشخیص بسته بودن درب نخواهد بود و در نتیجه، برنامه شستشو آغاز نمی‌شود. در این مقاله تلاش شده است تا با زبانی ساده و روان، مراحل تعویض میکروسوئیچ درب لباسشویی به گونه‌ای شرح داده شود که حتی افراد مبتدی نیز بتوانند این کار را انجام دهند.

نحوه عملکرد میکروسوئیچ درب لباسشویی

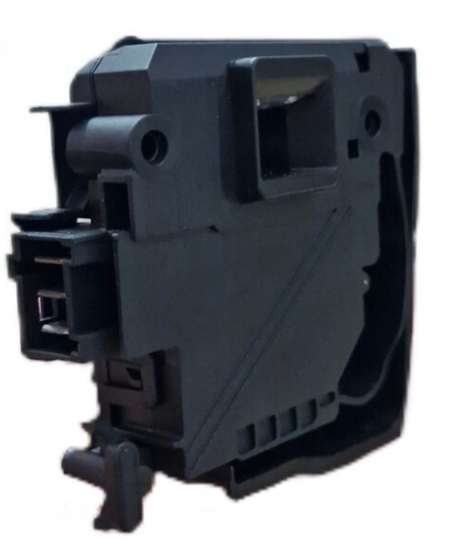

میکروسوئیچ قطعه ای است که بر روی درب لباسشویی تعبیه شده است. به محض استارت لباسشویی برای شستشو، اولین قطعه‌ای که در مدار می‌آید، میکروسوئیچ می باشد و اگر کوچکترین مشکلی داشته باشد، دستگاه شروع به کار نمی کند. آخرین قطعه‌ای هم که در پایان کار از مدار خارج می شود، میکروسوئیچ است. توجه داشته باشید که در زمان روشن شدن ماشین لباسشویی، برد الکترونیکی به میکروسوئیچ فرمان بسته شدن درب را می دهد و اگر درب بسته شود، میکروسوئیچ به برد اطلاع رسانی می کند و در نهایت فرآیند شستشو آغاز می‌شود.



زمانی که آب درون دستگاه باشد، دیگ بیش از دو ثانیه با سرعت 60 دور در دقیقه بچرخد یا درجه حرارت آب درون دستگاه بیش از 60 درجه باشد، میکروسوئیچ درب ماشین لباسشویی فعال می‌شود. این ساختار به ما کمک می‌کند لباسشویی را به صورت نرم‌افزاری و سخت‌ افزاری کنترل کرده و اطمینان پیدا کنیم تا زمانی‌ که درب به صورت کامل بسته نشده باشد، آبی وارد دستگاه نشود.

میکروسوئیچ درب لباسشویی از موارد زیر تشکیل شده است:

• دو بوبین یکی برای باز کردن و دیگری برای بستن
• دو تیغه فلزی یکی برای فرمان و دیگری برای پمپ
• موتور و شیر برقی‌ها
• یک قفل درب مکانیکی برای مواقع اضطراری

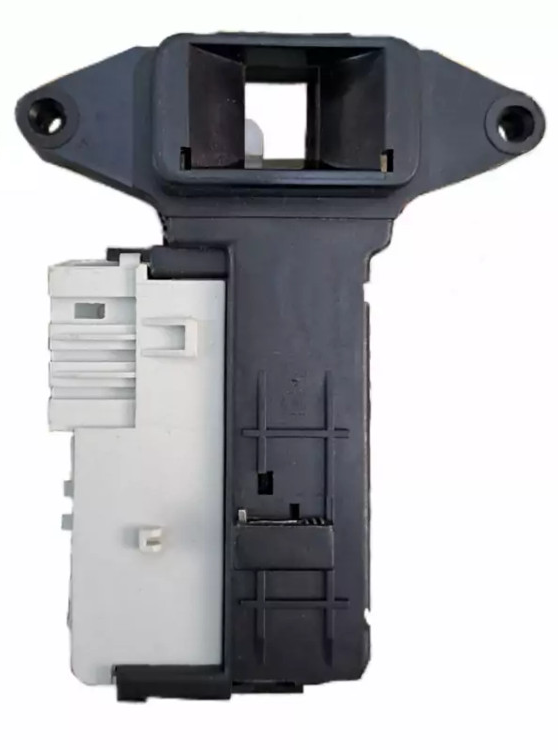

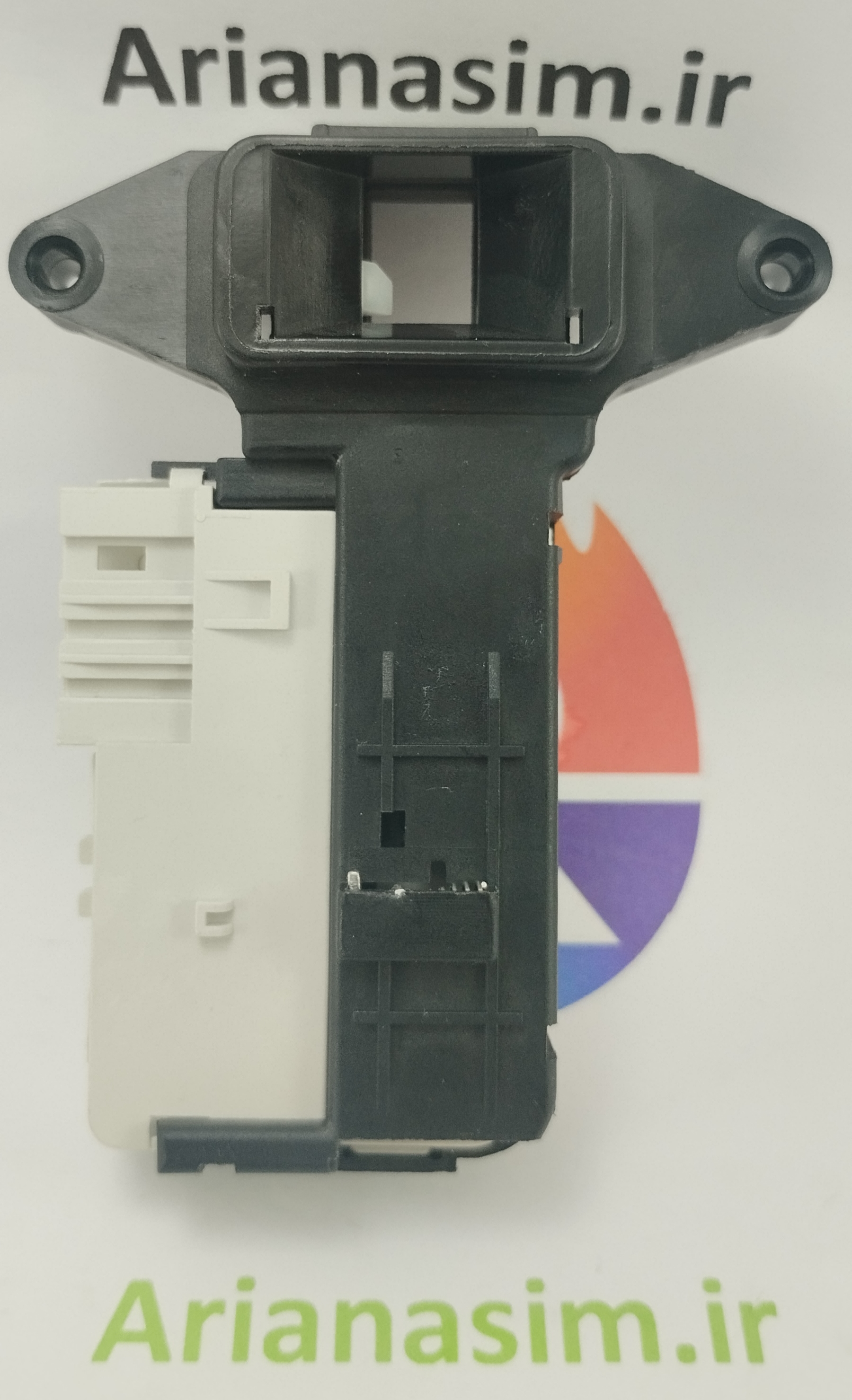

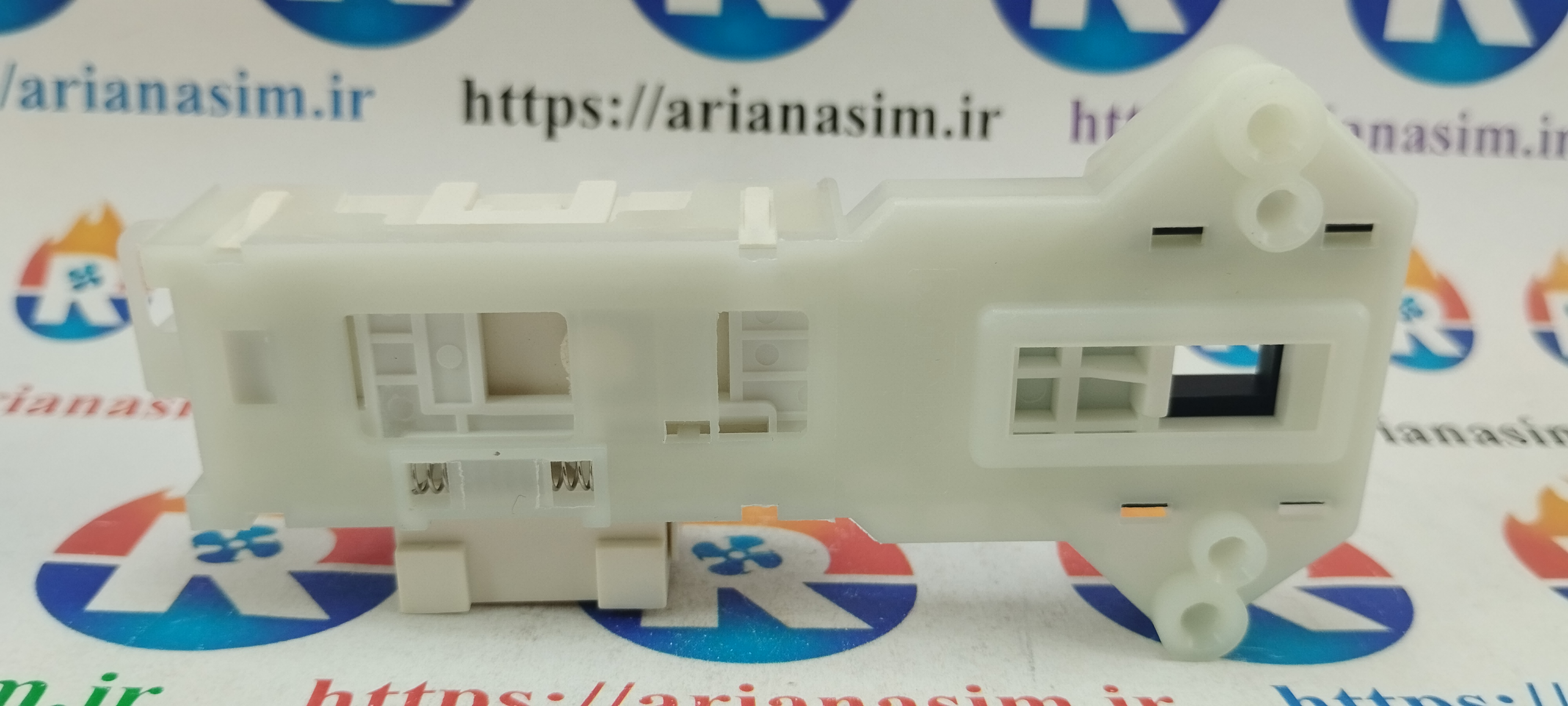

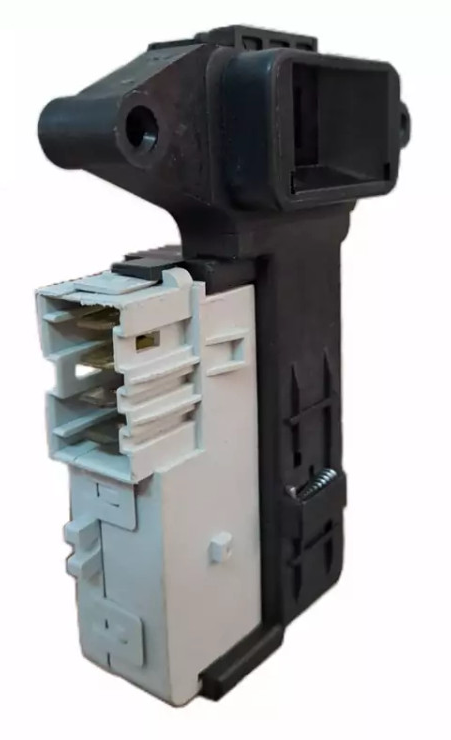

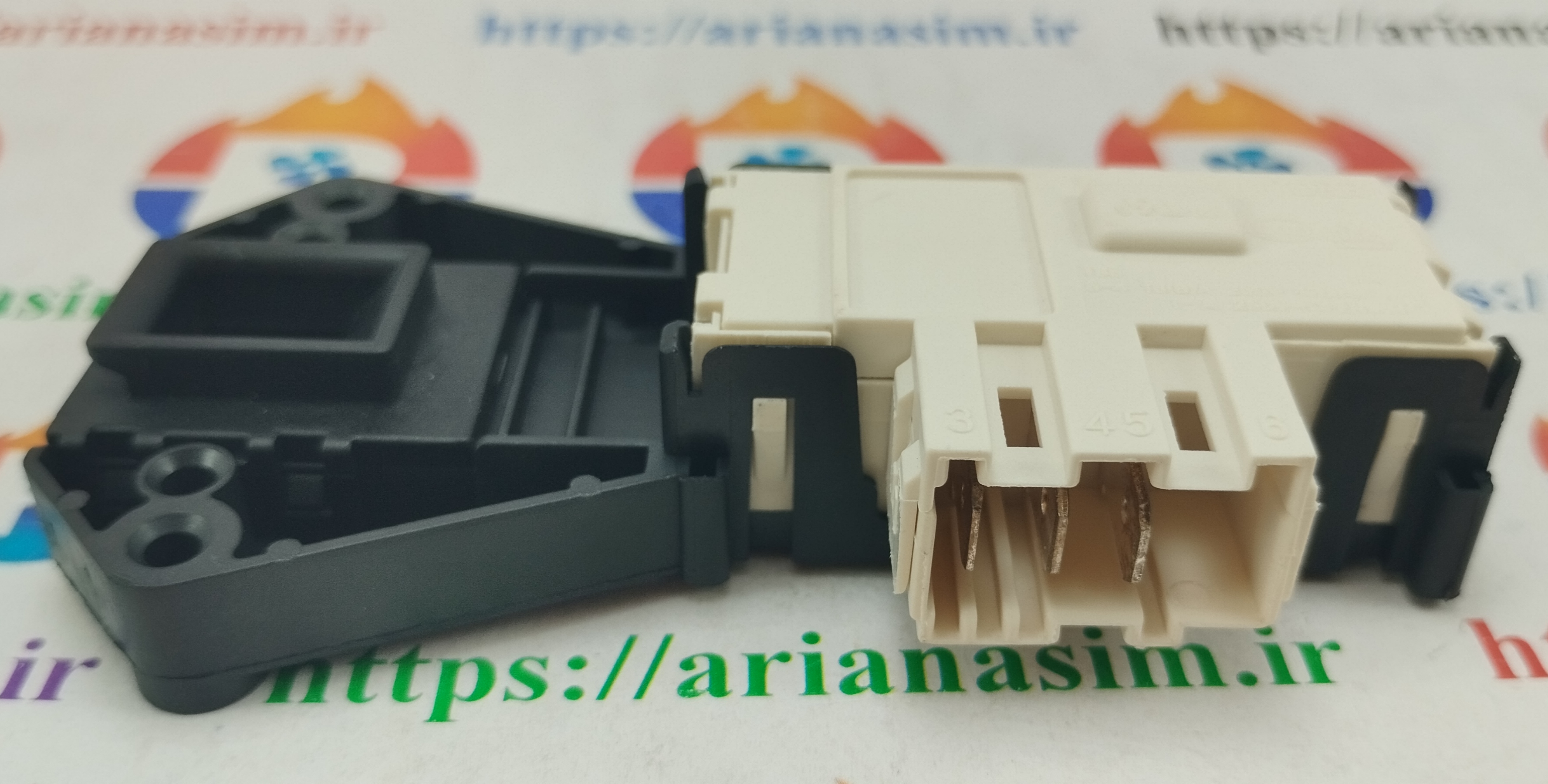

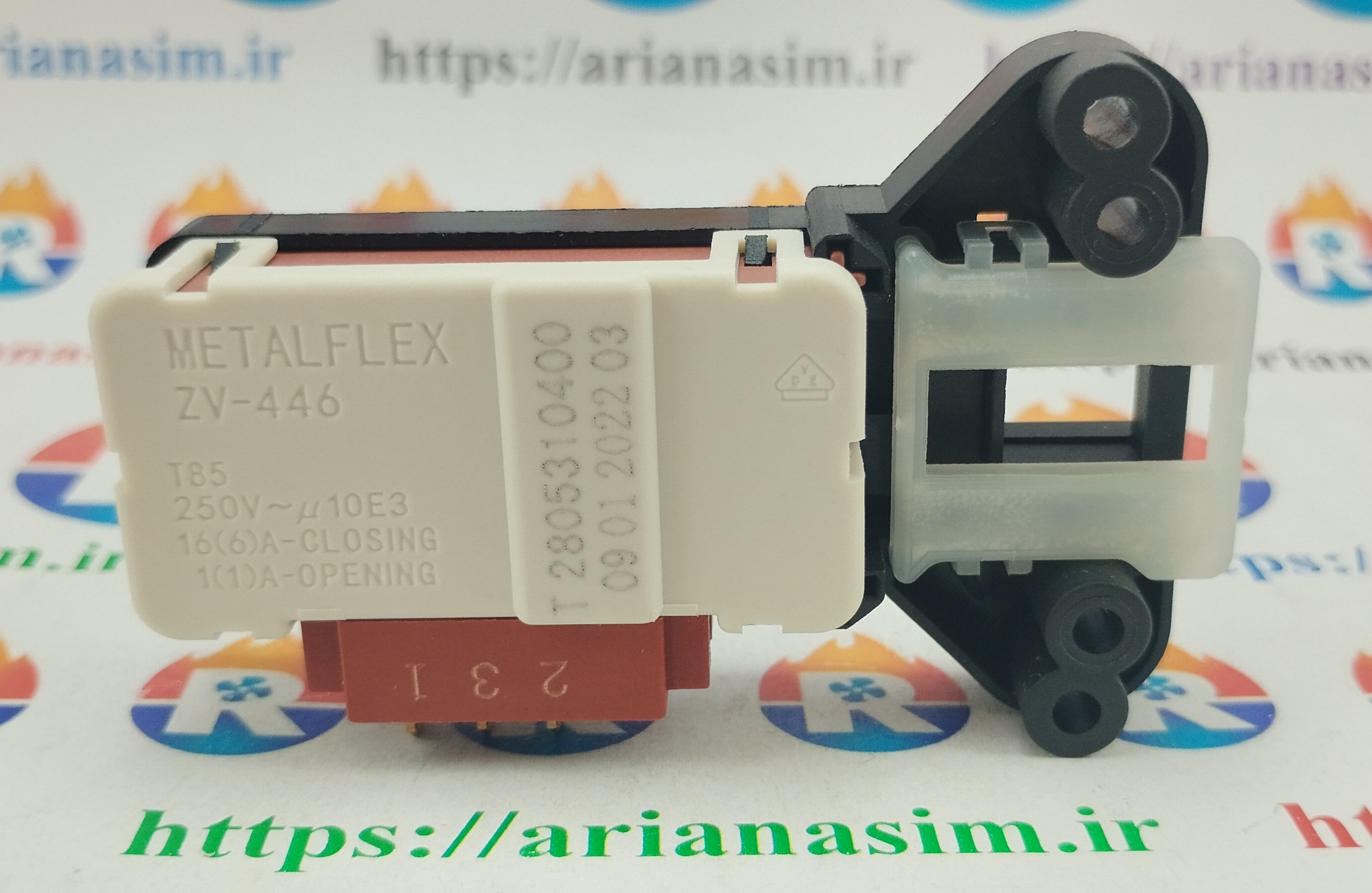

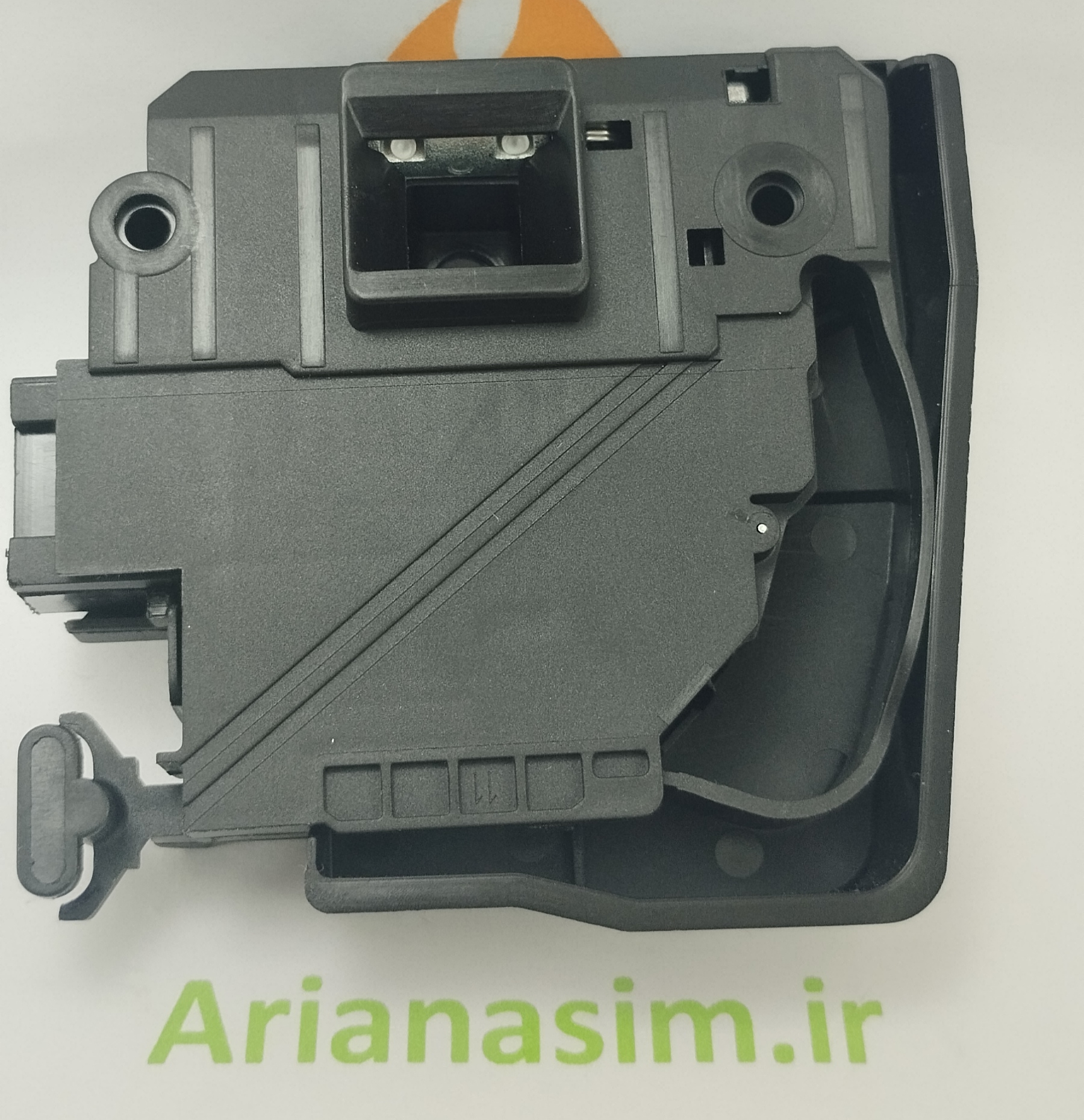

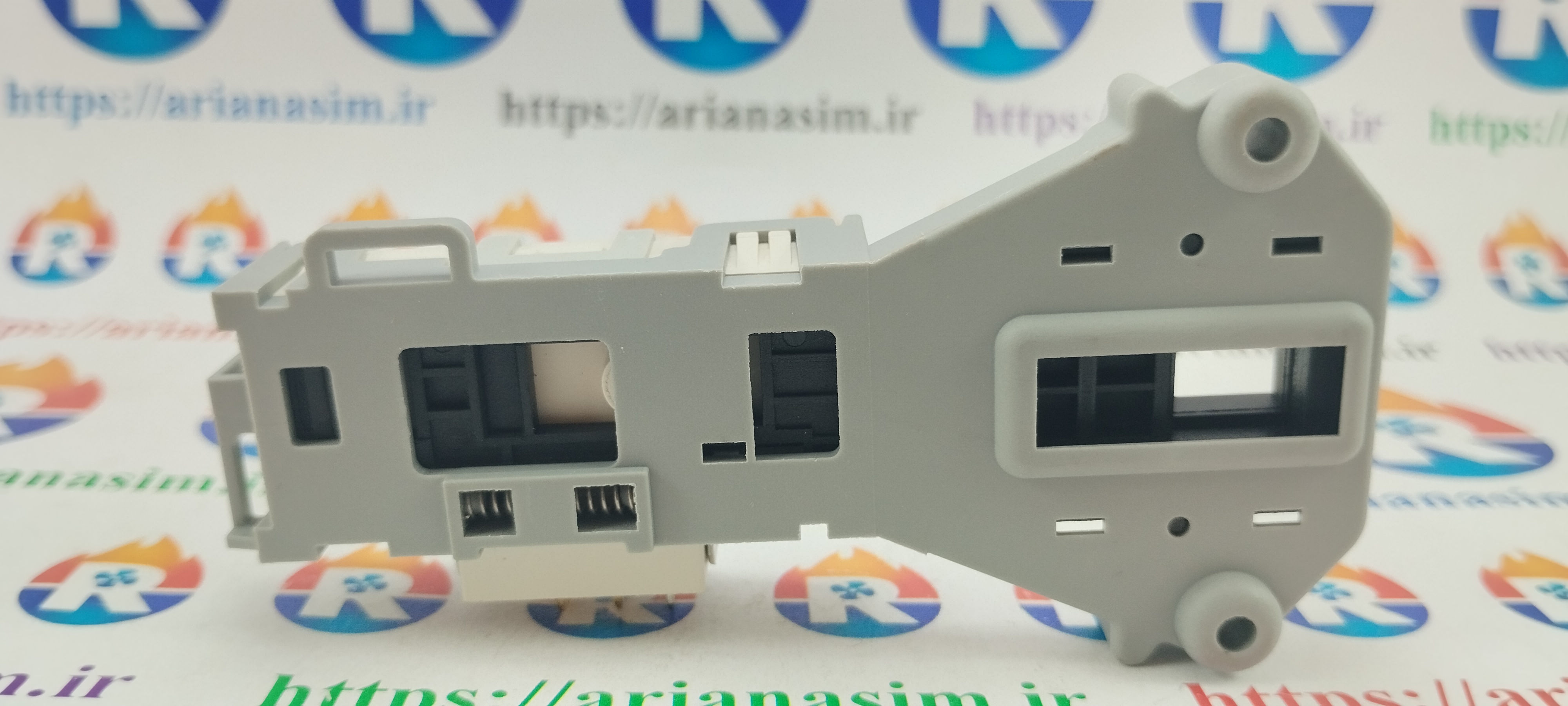

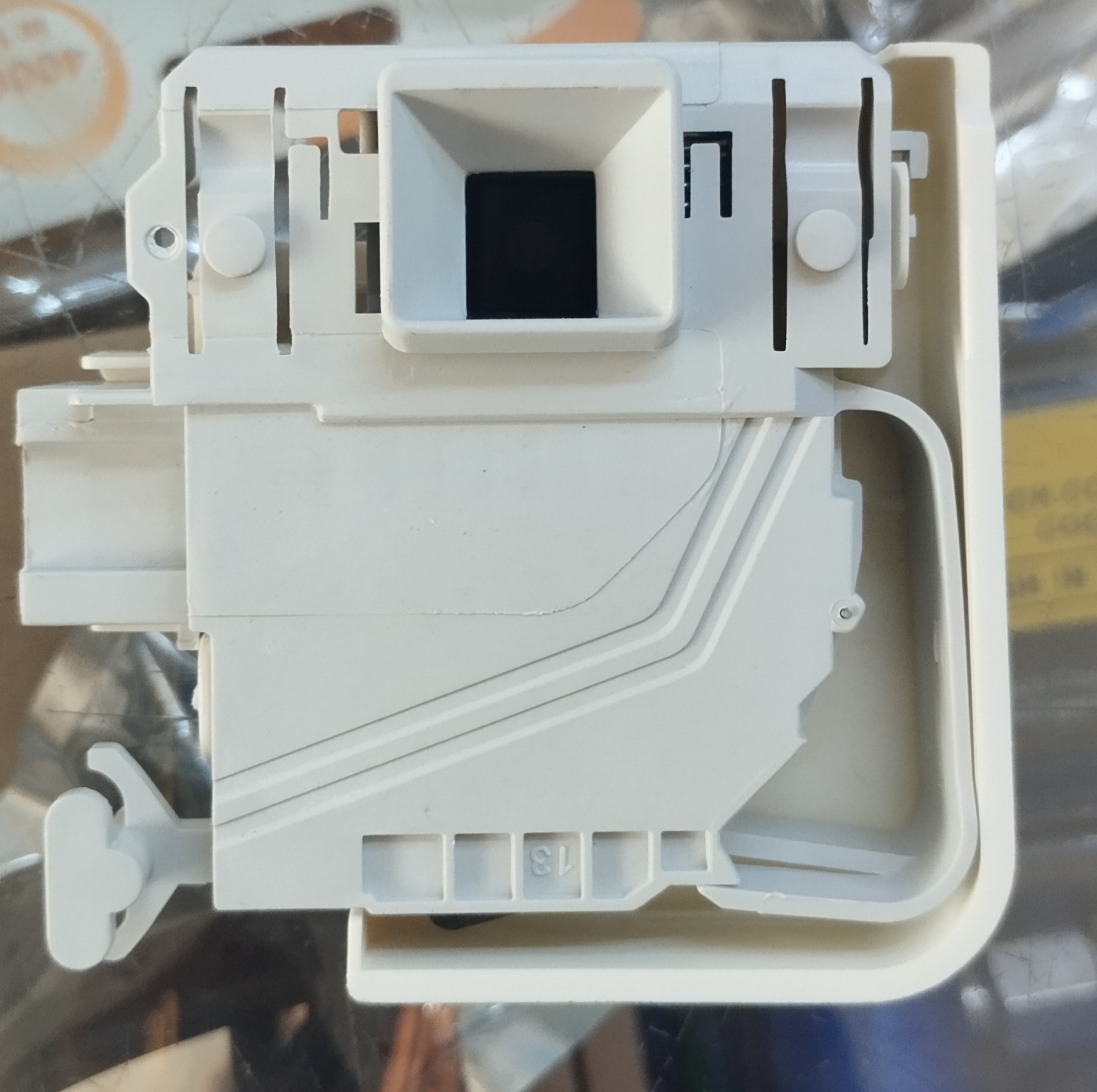

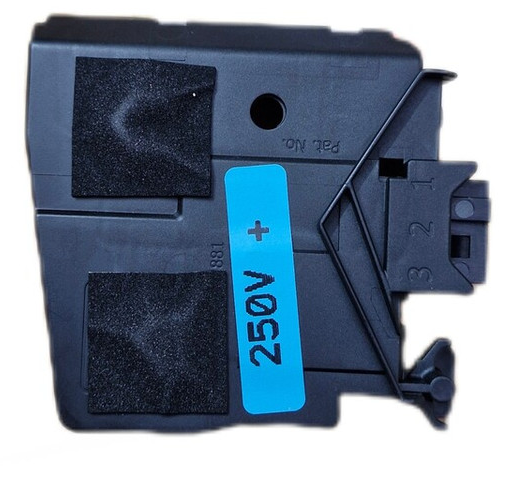

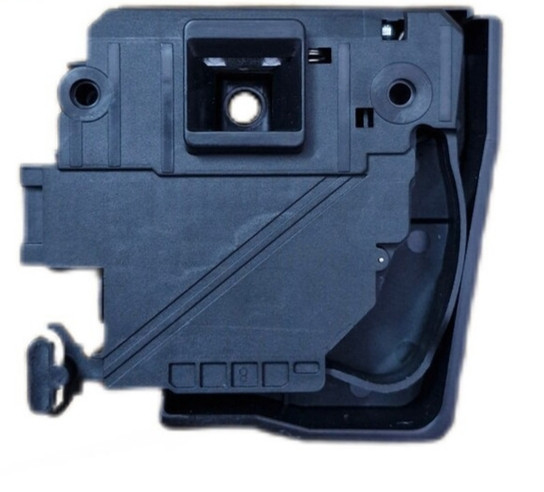

انواع میکروسوئیچ درب لباسشویی:

میکروسوئیچ ها در انواع مختلف با اشکال مختلف ساخته شده اند، اما از نظر کارایی همه یکسان می باشند.

• میکروسوئیچ های برقی
• فشاری
• پلاتینی
• میکروسوئیچ فعال (زمانیکه فرایند شستشو به اتمام میرسد، درب اتومات باز میشود.)
• 3 / 4 یا 5 پایه (بعد از پایان شستشو، 3 الی 5 دقیقه طول میکشد تا درب باز شود.)

علت خراب شدن میکروسوئیچ درب ماشین لباسشویی

میکروسوئیچ درب ماشین لباسشویی یک قطعه حساس است که نقش مهمی در عملکرد صحیح دستگاه دارد. خرابی این قطعه می‌ تواند دلایل مختلفی داشته باشد که برخی از مهمترین آنها عبارتند از:

1.  بستن درب با شدت زیاد می‌ تواند به میکروسوئیچ فشار وارد کرده و باعث آسیب دیدگی آن شود.
2. اگر درب را قبل از اتمام کامل چرخه شستشو باز کنید، ممکن است به میکروسوئیچ آسیب برسد.
3. با گذشت زمان و استفاده مکرر، قطعات مکانیکی میکروسوئیچ دچار سایش شده و ممکن است عملکرد خود را از دست بدهند.
4. نوسانات برق می‌ تواند به میکروسوئیچ آسیب رسانده و باعث سوختن آن شود.
5. نفوذ آب به داخل میکروسوئیچ می‌ تواند باعث ایجاد اتصال کوتاه و خرابی آن شود.
6. در برخی موارد، داغ شدن بیش از حد پلاتین‌ های میکروسوئیچ می‌ تواند باعث خرابی آن شود.



علائم خرابی میکروسوئیچ لباسشویی

خرابی میکروسوئیچ یا قفل درب ماشین لباسشویی می‌ تواند منجر به بروز مشکلات مختلفی شود. در ادامه برخی از رایج‌ ترین علائم خرابی میکروسوئیچ لباسشویی را بررسی می‌ کنیم:

• یکی از واضح‌ ترین نشانه‌های خرابی میکروسوئیچ، عدم شروع به کار ماشین لباسشویی پس از بسته شدن درب است.
• در برخی موارد، درب ماشین لباسشویی به درستی بسته نشده یا پس از بسته شدن، قفل نمی‌ شود.
• ممکن است ماشین لباسشویی شروع به کار کند اما پس از مدتی کار کردن، متوقف شود.
• درب ماشین لباسشویی پس از پایان چرخه شستشو، باز نمی‌ شود.
• برخی از ماشین‌های لباسشویی مجهز به صفحه نمایش هستند که در صورت بروز مشکل در میکروسوئیچ، کد خطایی را نمایش می‌ دهند.

روش تست میکروسوئیچ درب لباسشویی

در صورتی که با هریک از نشانه های ذکر شده در دستگاه خود مواجه شده اسد، پیش از تعمیر یا تعویض این قطعه باید اقدام به نحوه تست قفل درب لباسشویی نمایید. در ادامه روش های انجام این کار را ذکر کرده ایم:

تست میکروسوئیچ لباسشویی با مولتی متر

1. لباسشویی را از برق بکشید.
2. درب لباسشویی را باز کنید و محل قرارگیری میکروسوئیچ را پیدا کنید.
3. مولتی‌ متر را روی حالت اهم‌ متر تنظیم کنید.
4. یکی از پروب‌ های مولتی‌ متر را به یکی از پایه‌ های میکروسوئیچ و پروب دیگر را به پایه دیگر وصل کنید.
5. درب لباسشویی را ببندید. در حالت عادی، مولتی‌ متر باید مقاومت بسیار کمی را نشان دهد. (یا پیوستگی وجود داشته باشد)
6. درب را باز کنید. در این حالت، مقاومت باید بی‌ نهایت باشد (یا پیوستگی قطع شود.)
7. اگر در هر دو حالت مقاومت یکسان بود یا تغییری نکرد، میکروسوئیچ خراب است.

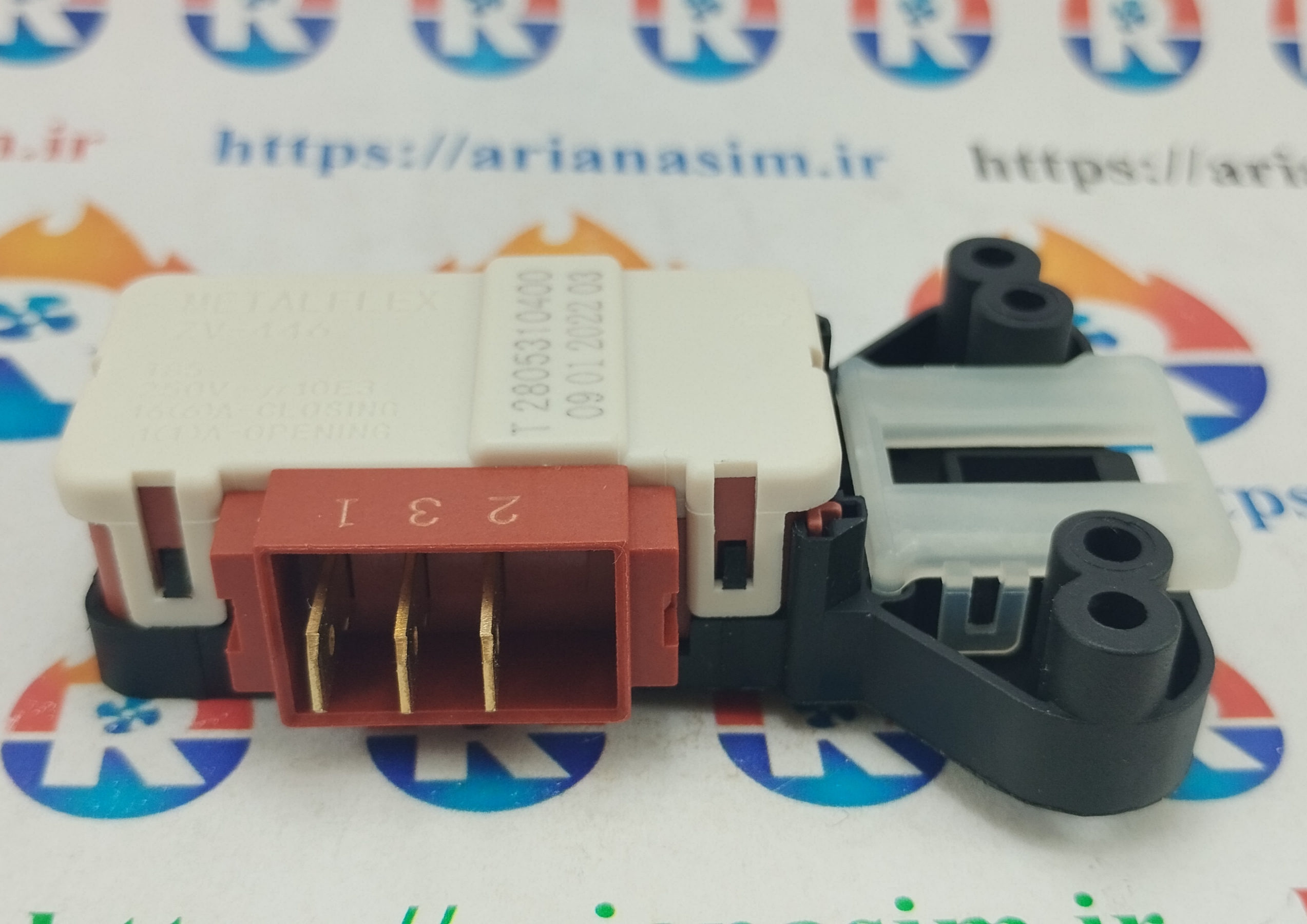

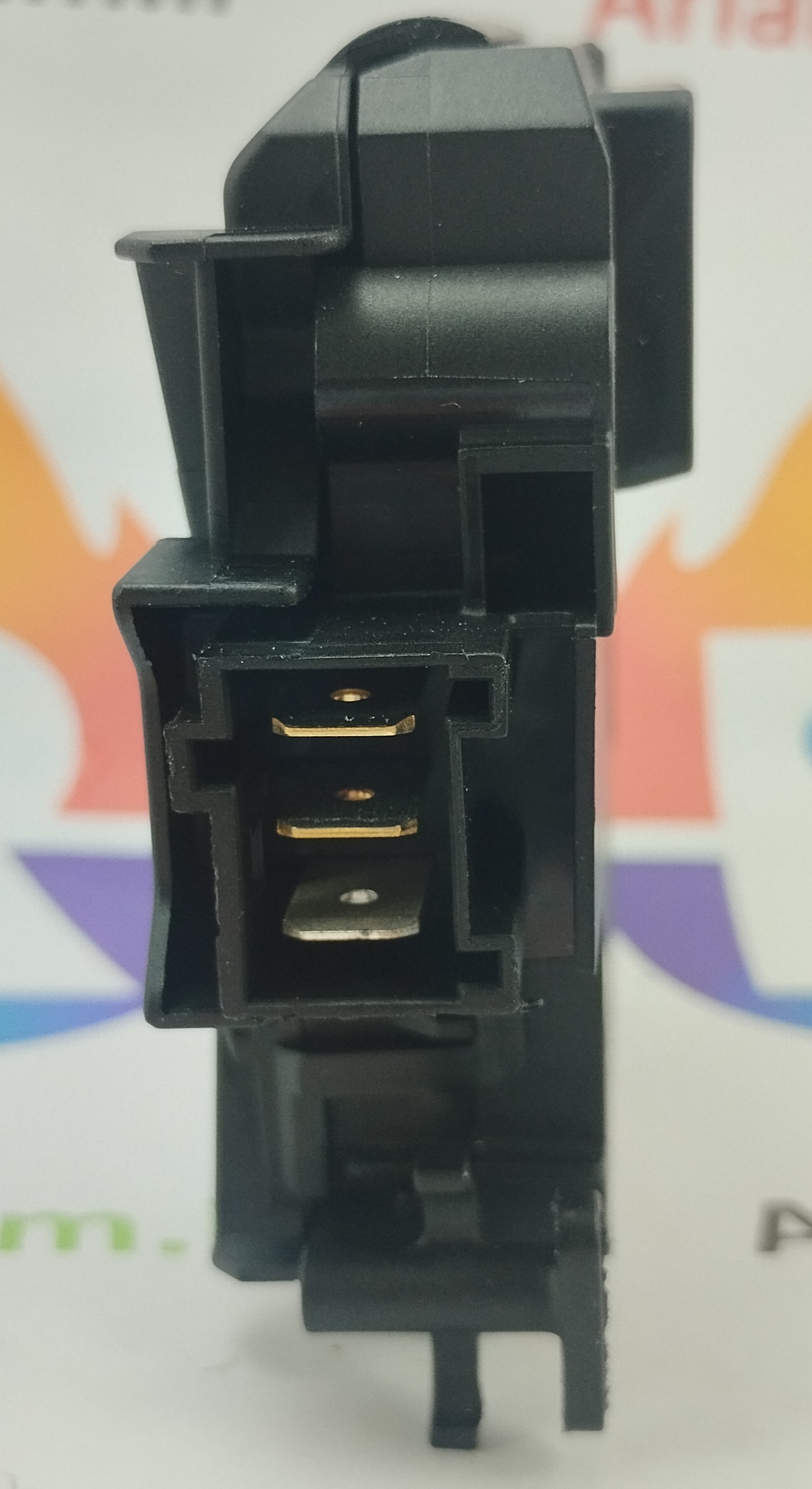

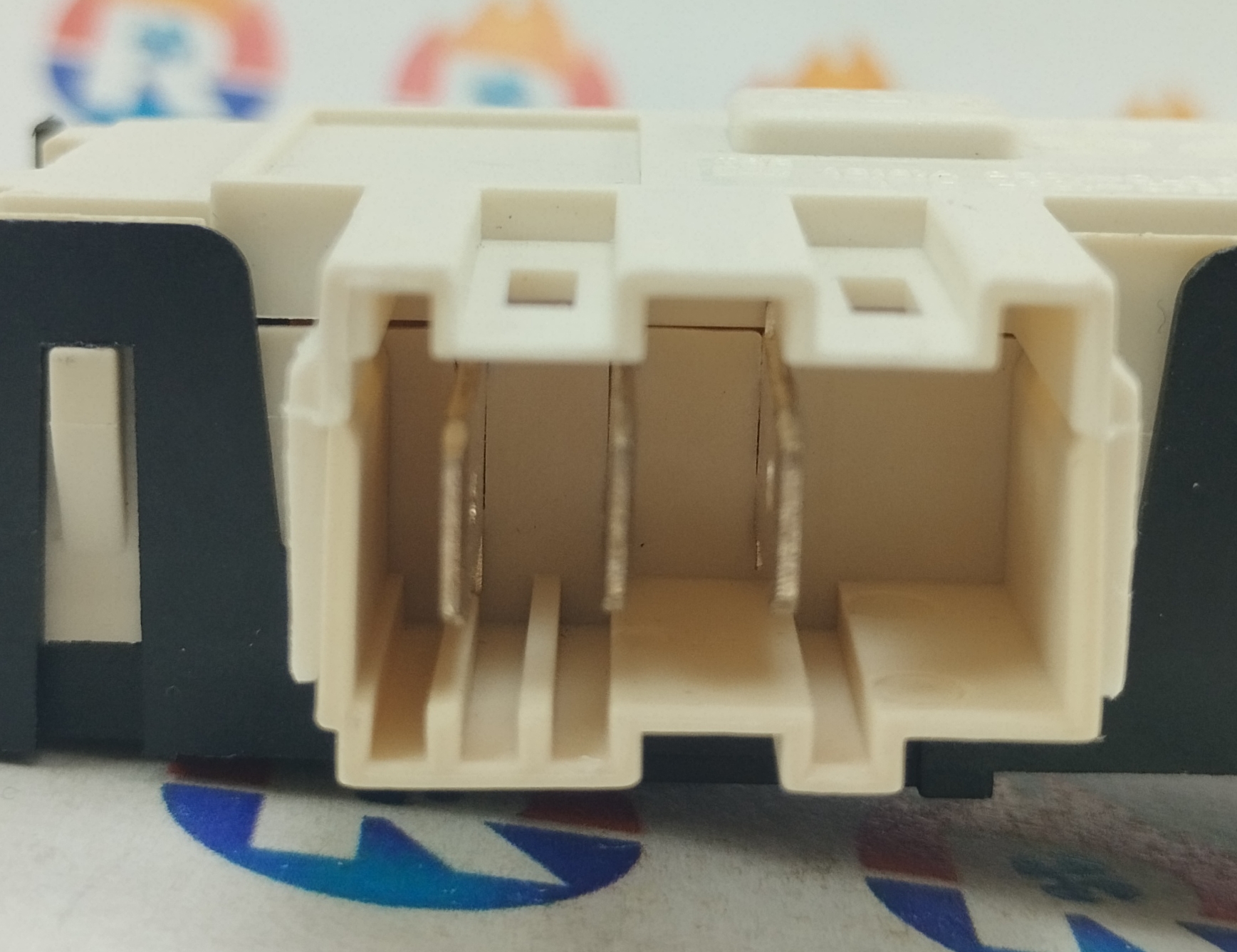

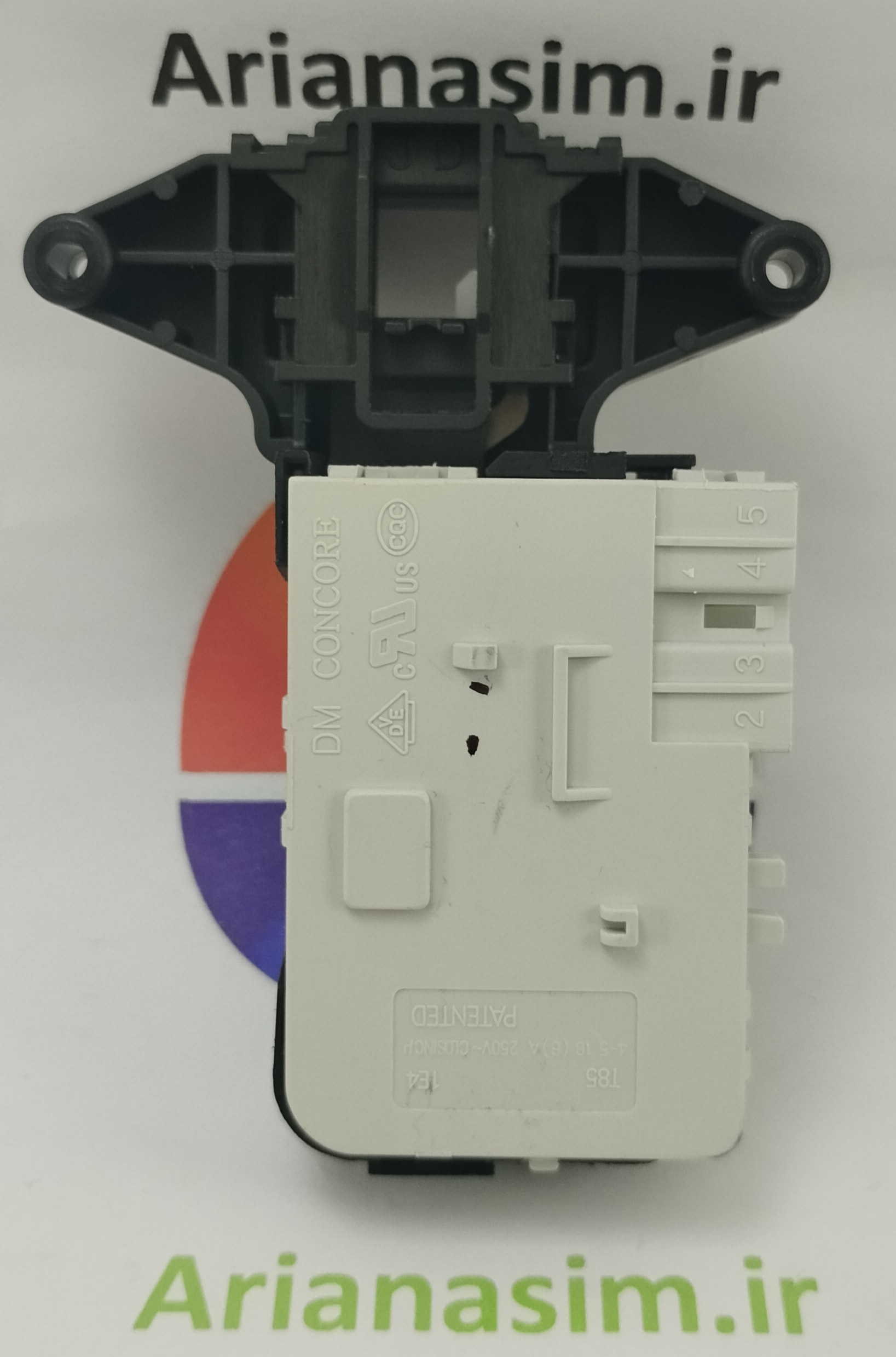

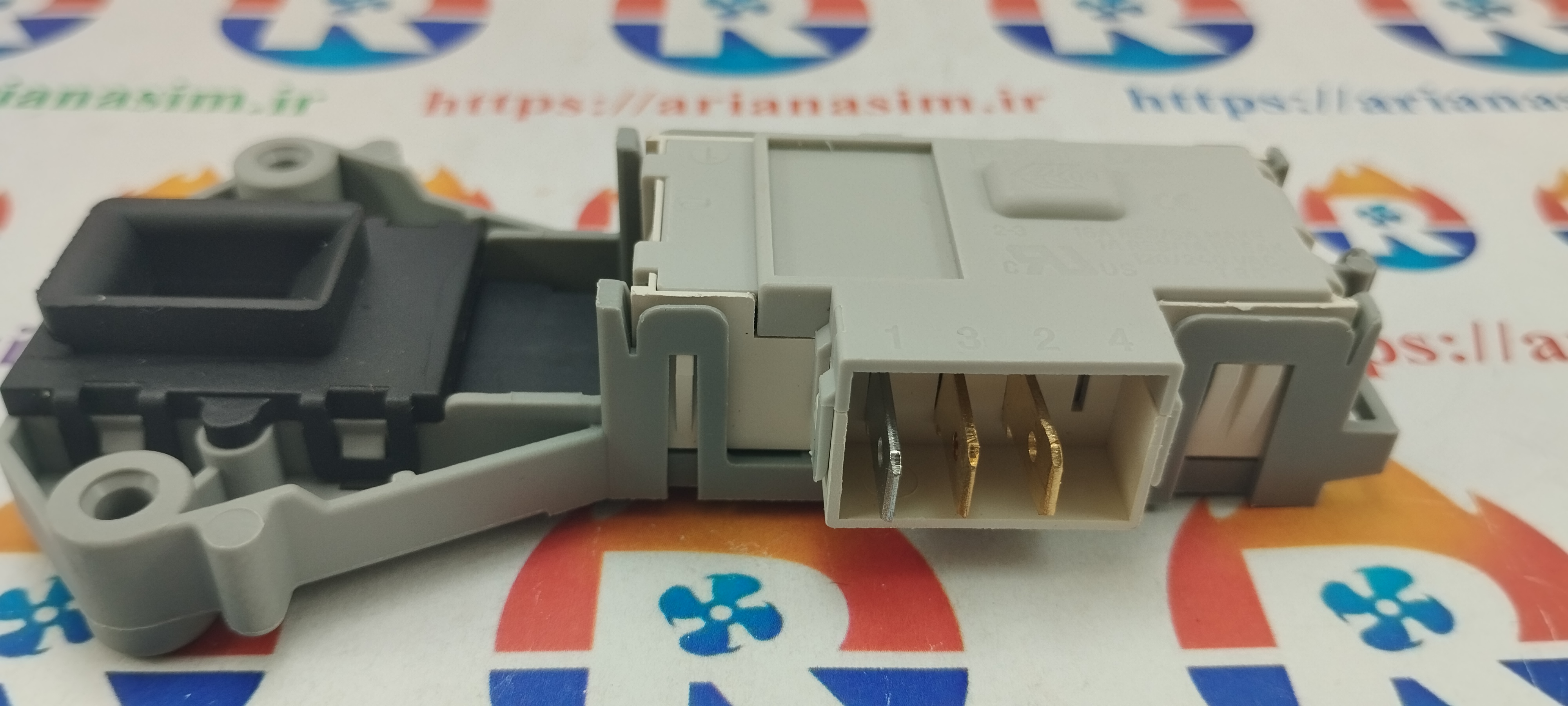

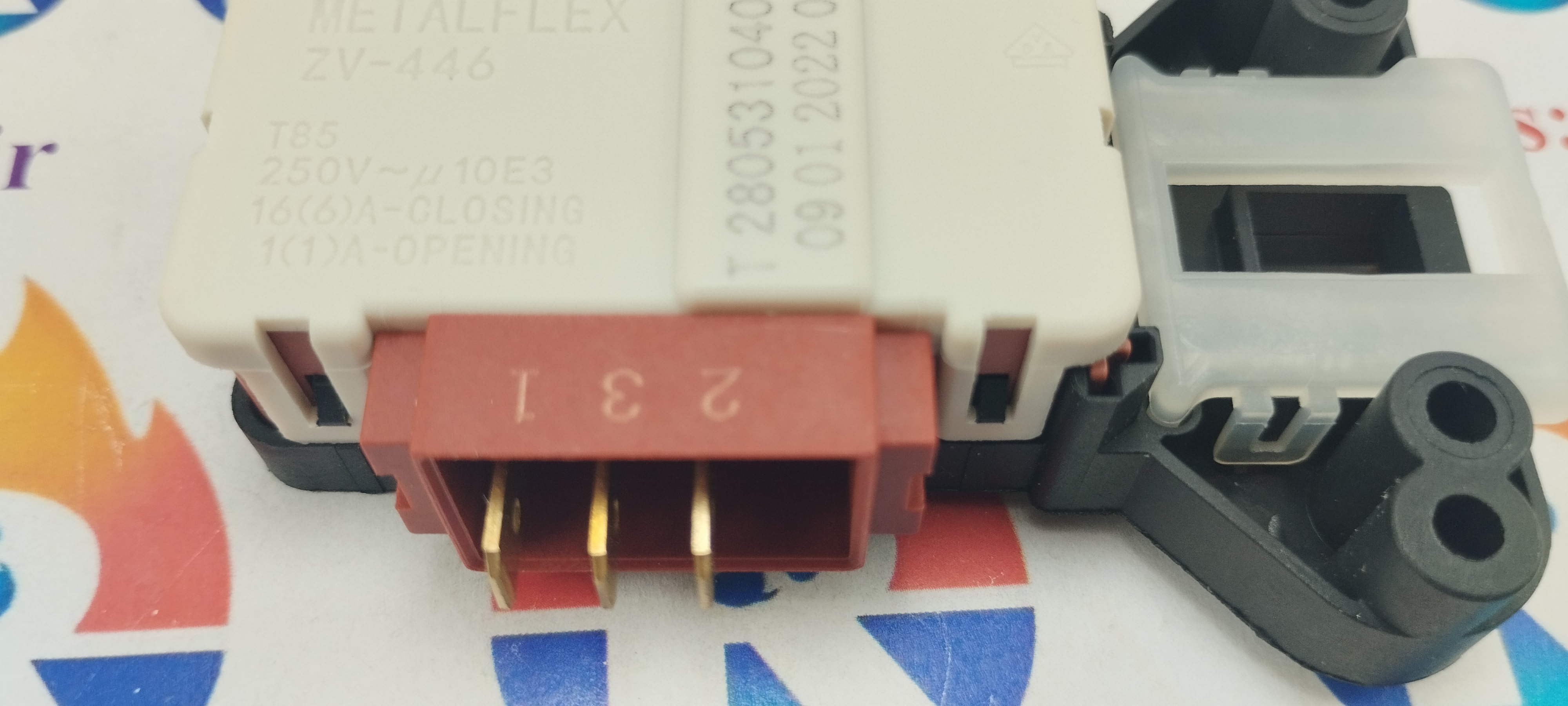

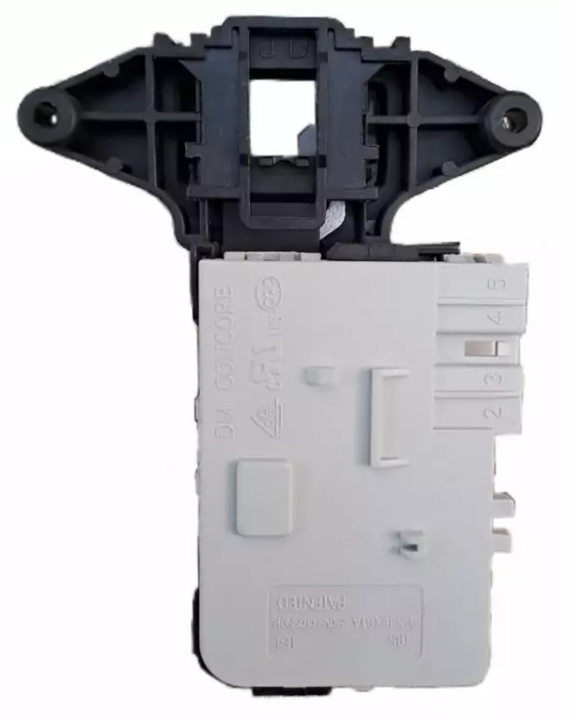

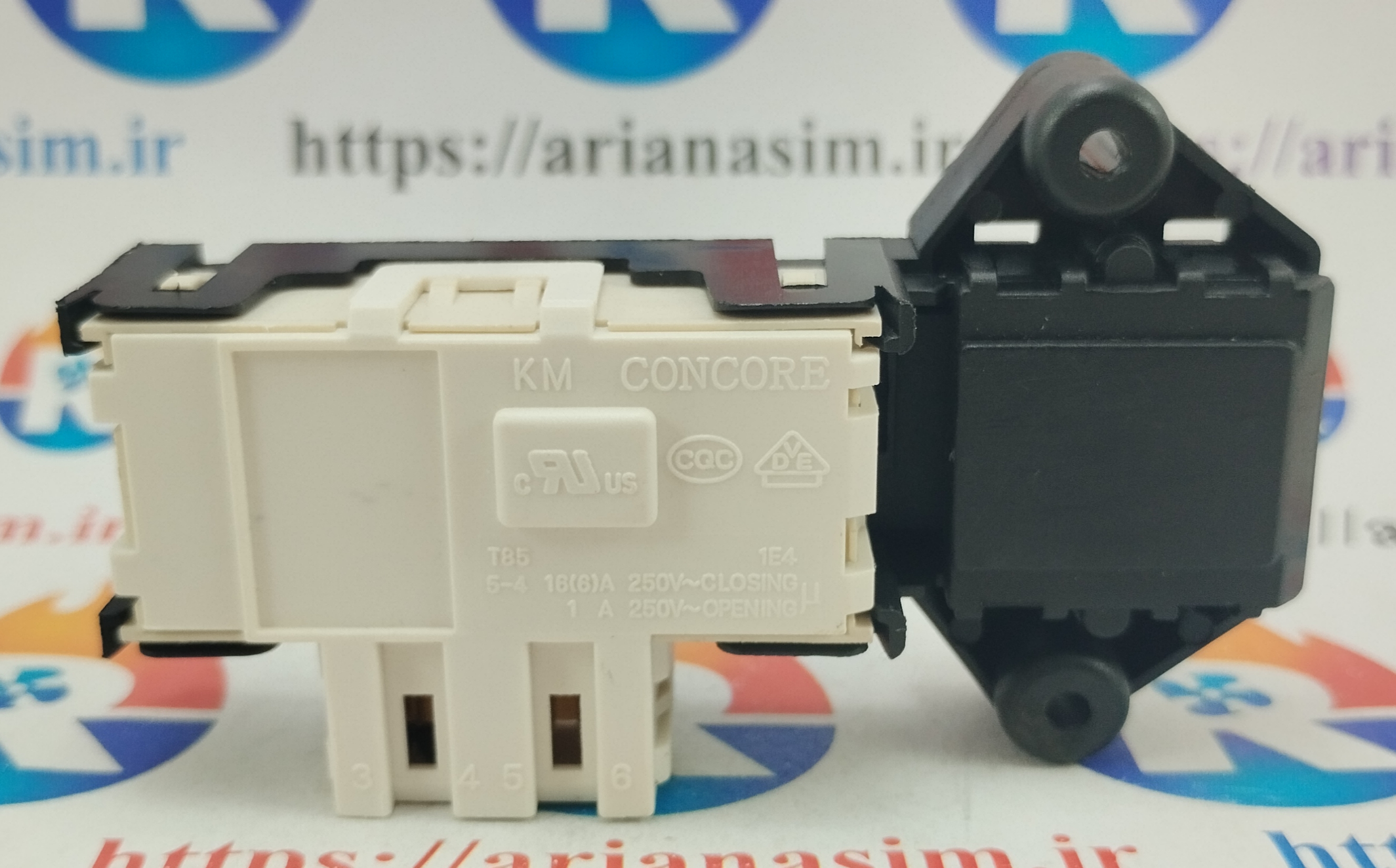

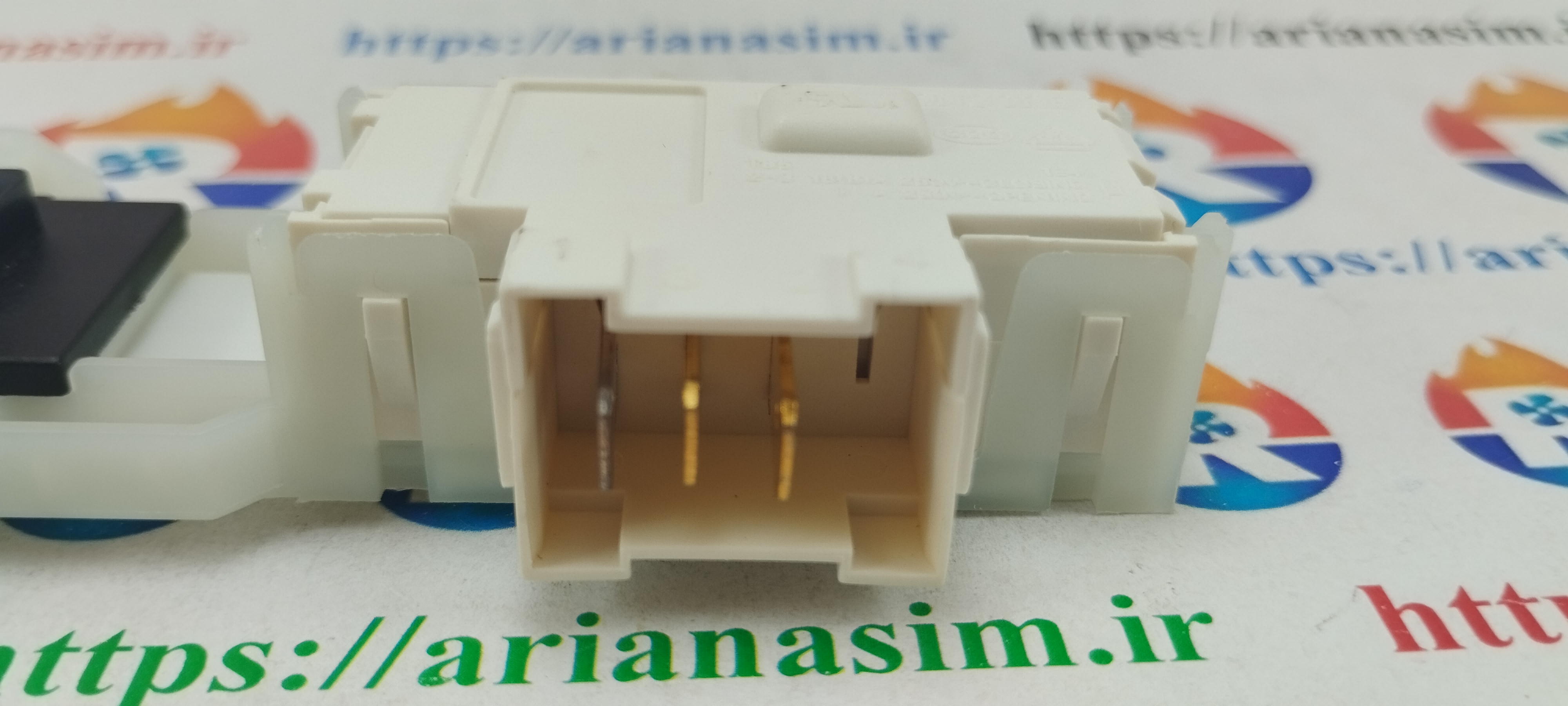

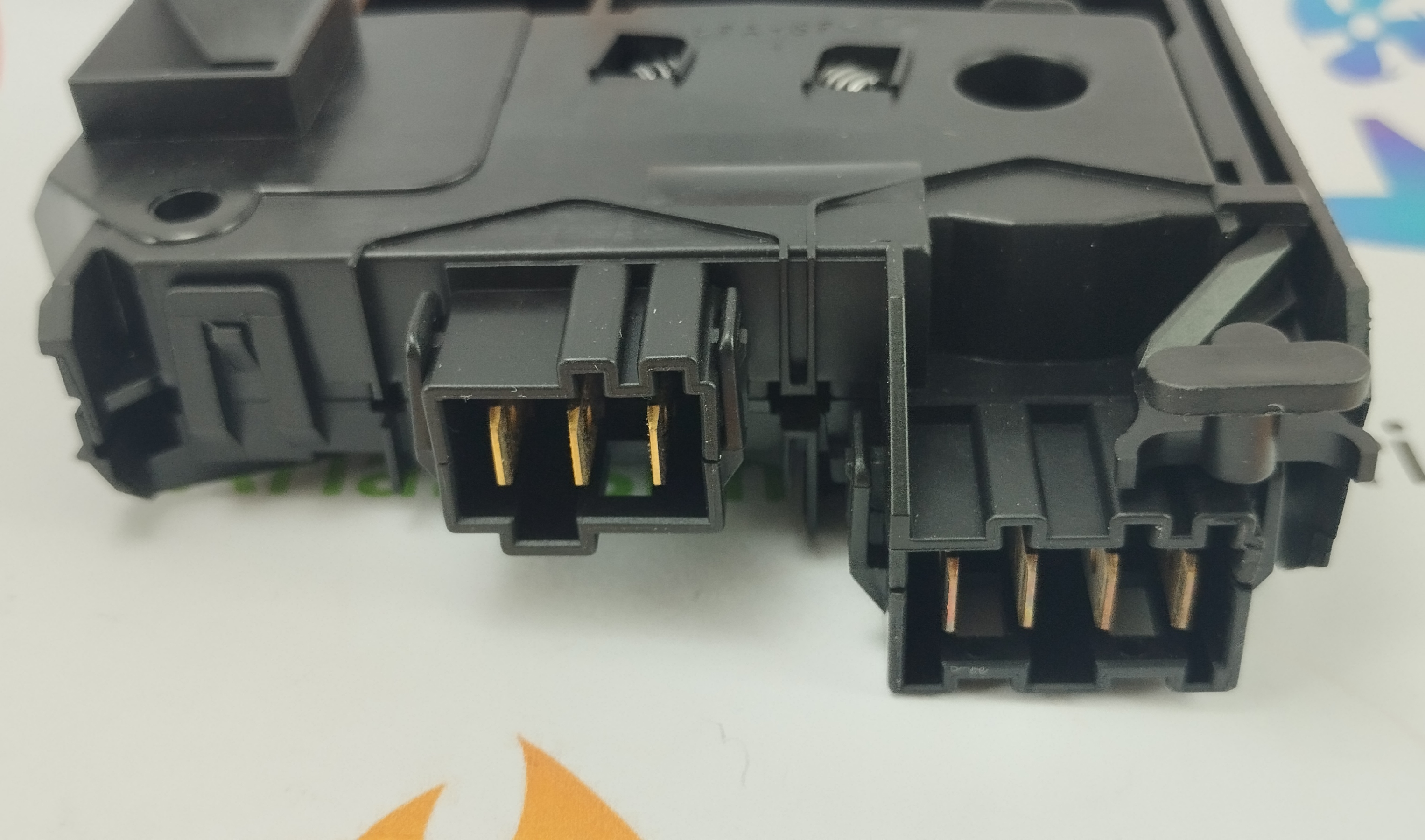

تست پایه های میکروسوئیچ لباسشویی

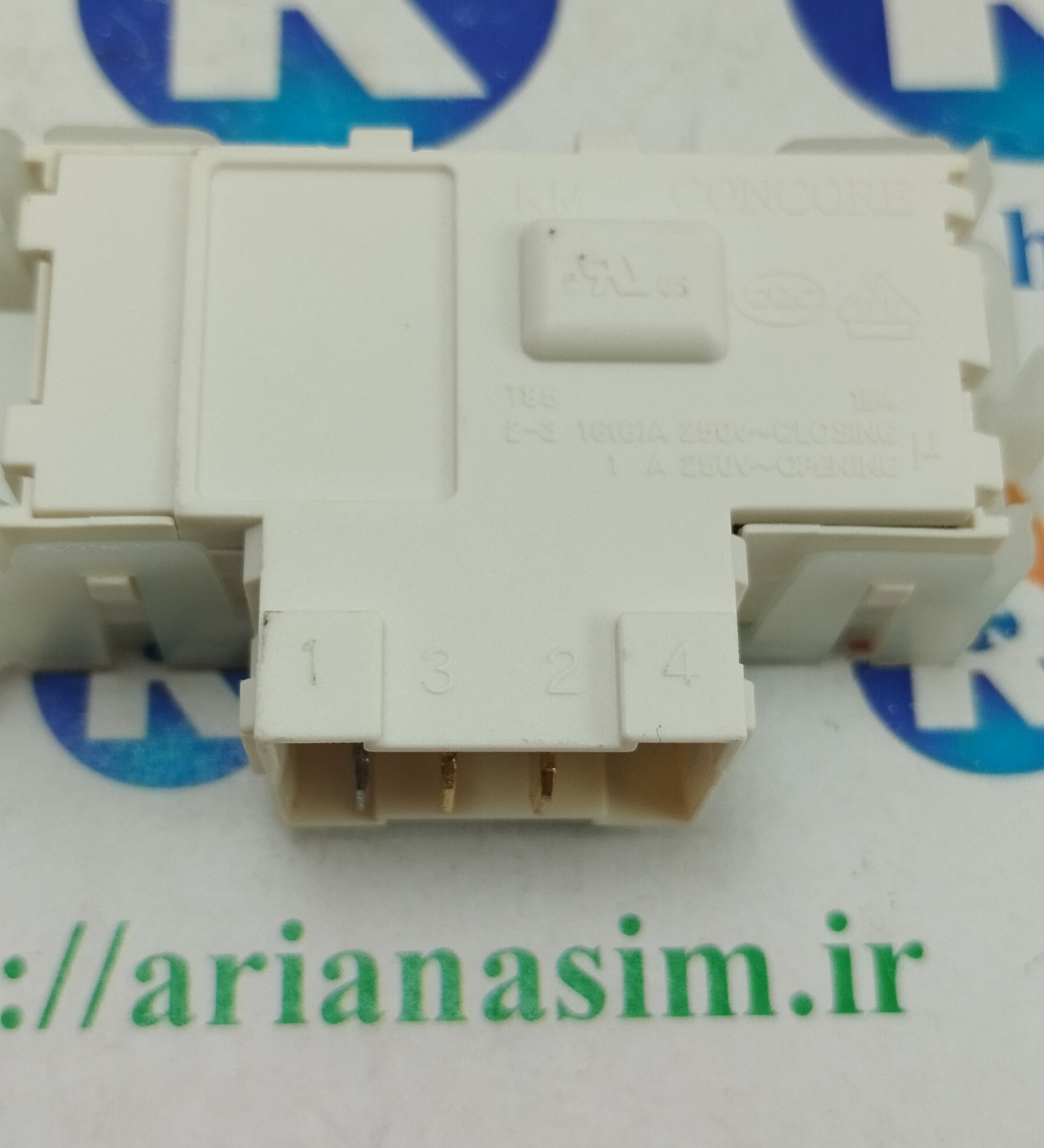

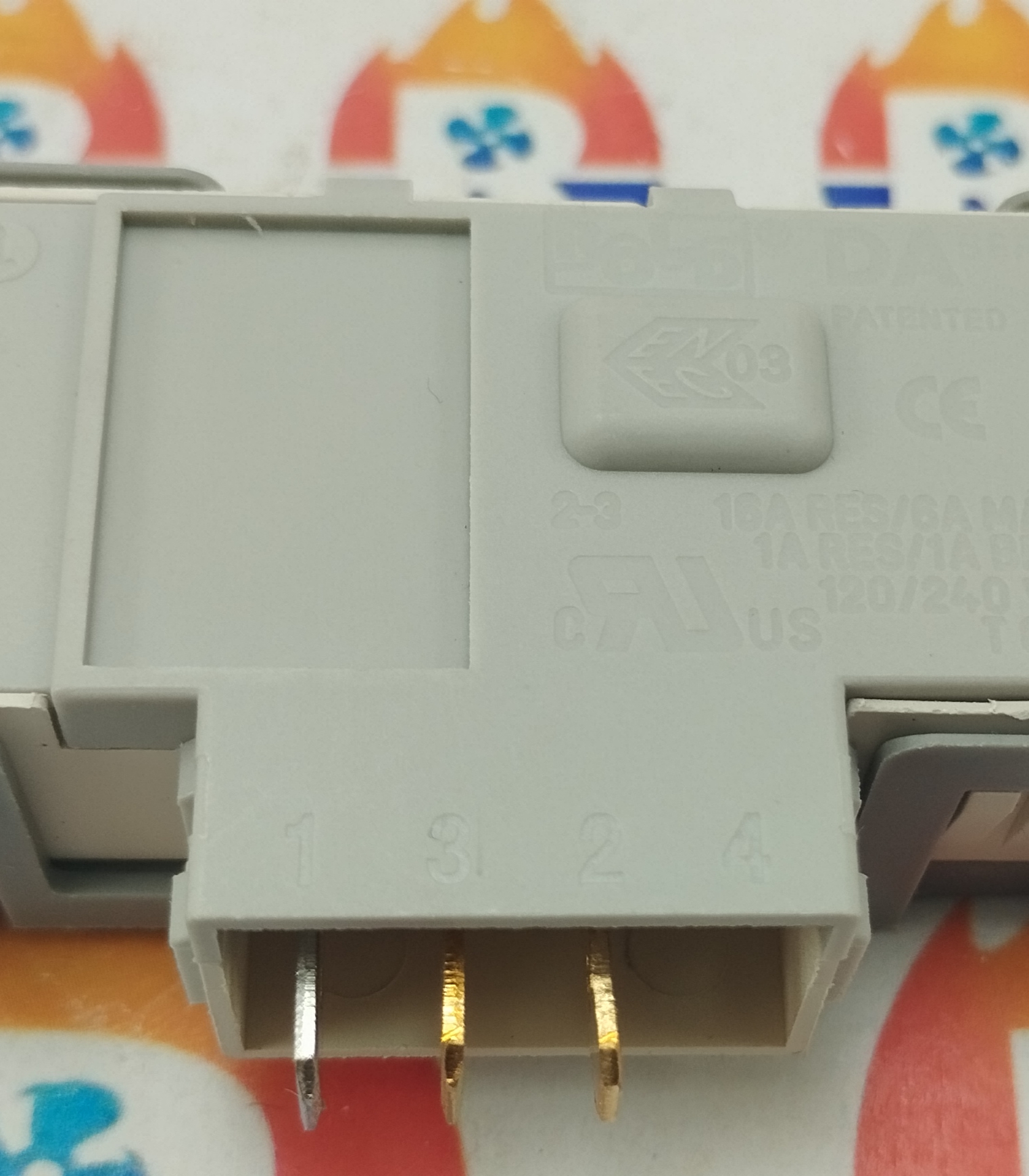

توجه داشته باشید که اگر میکروسئچ 3 پایه دارد، می توانید آن را به روش زیر تست نمایید:

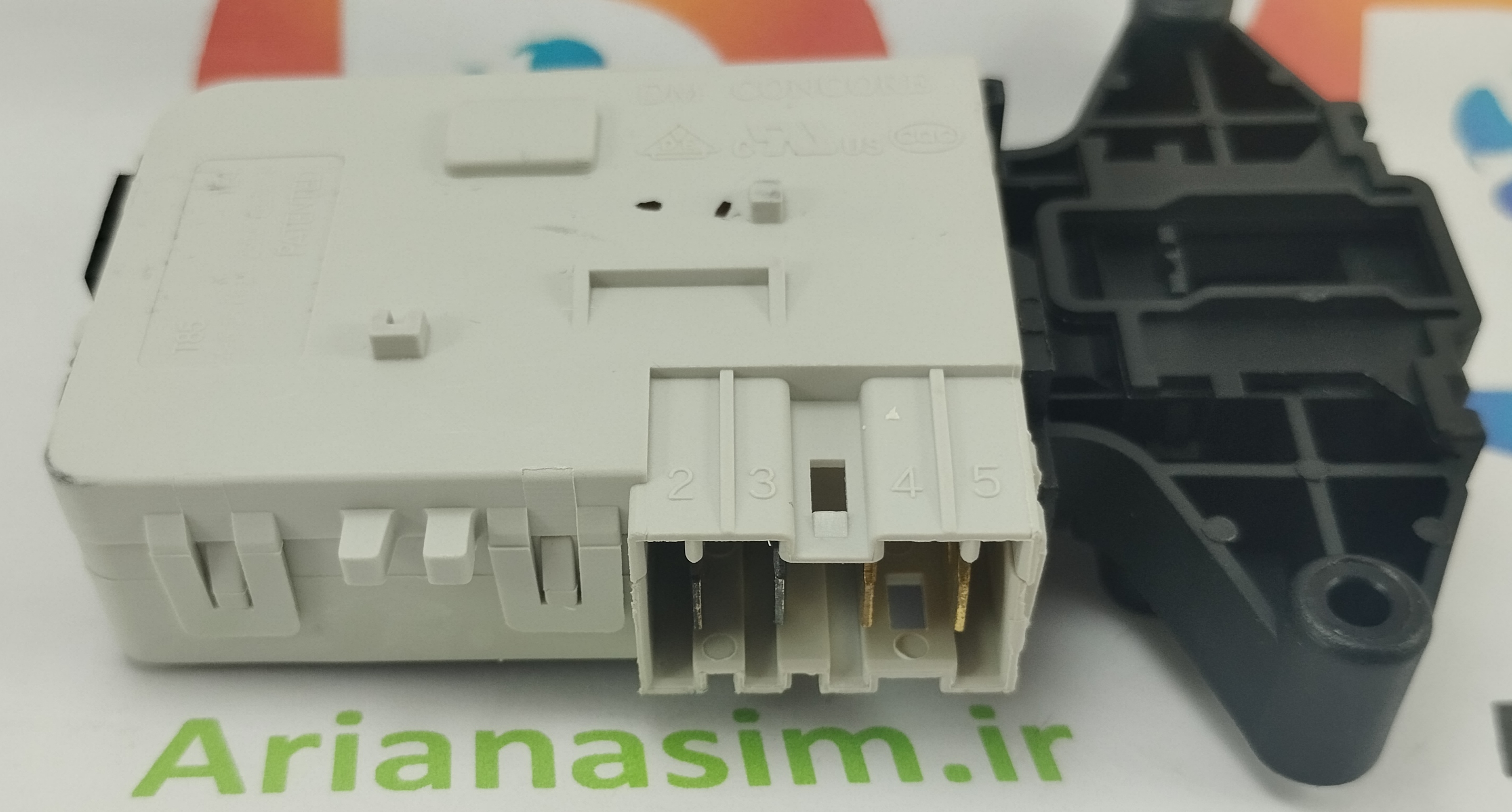

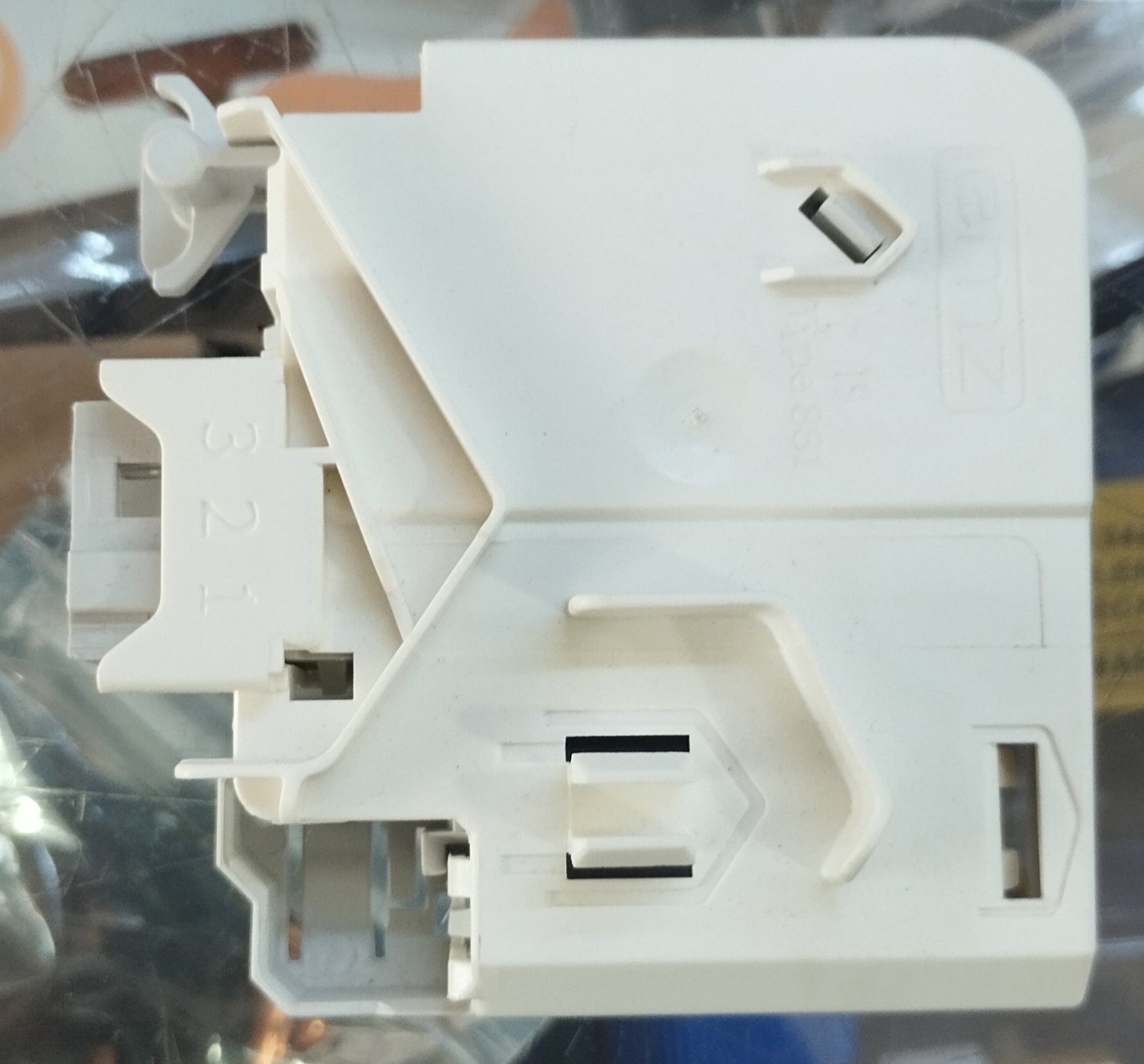

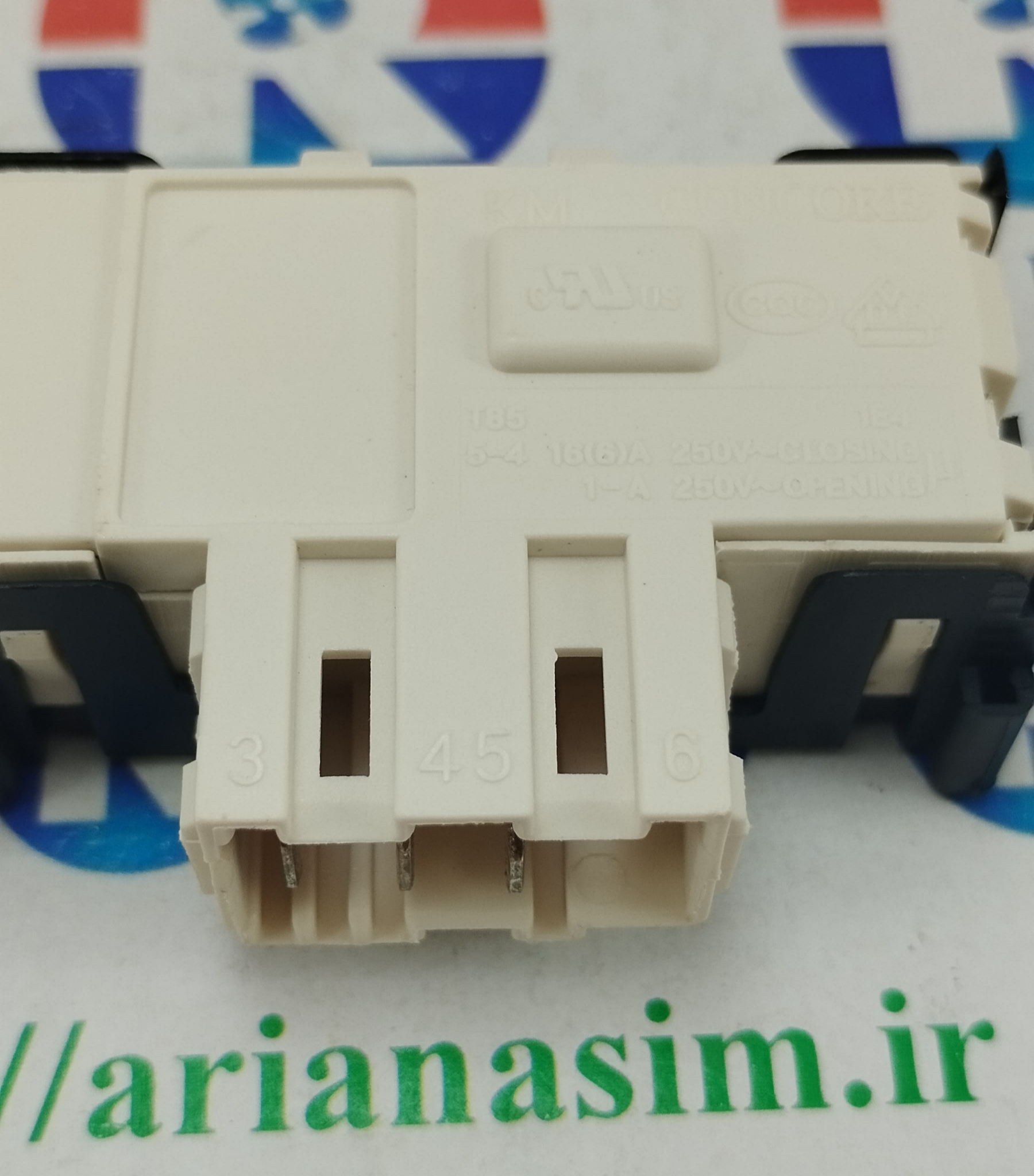

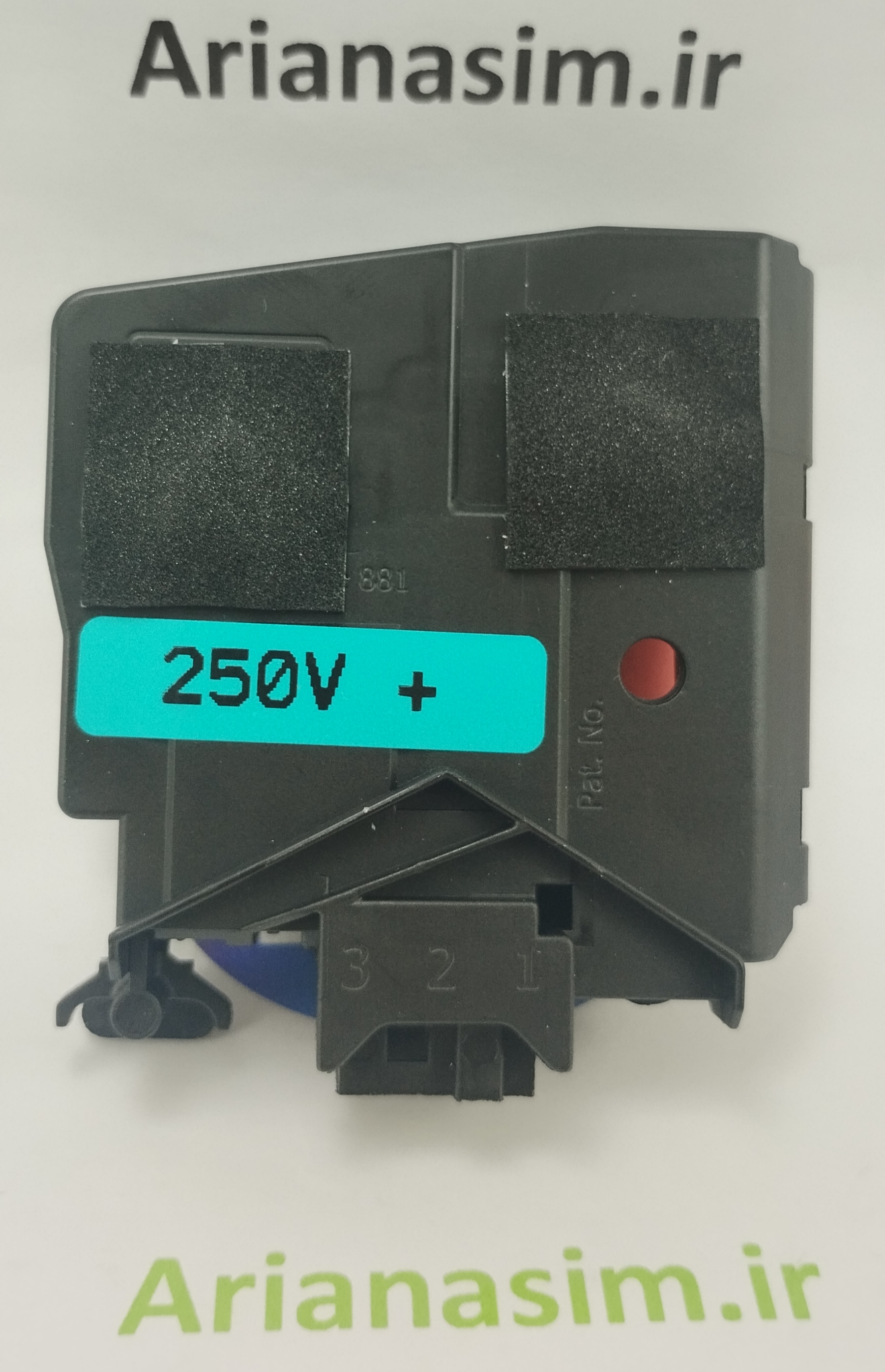

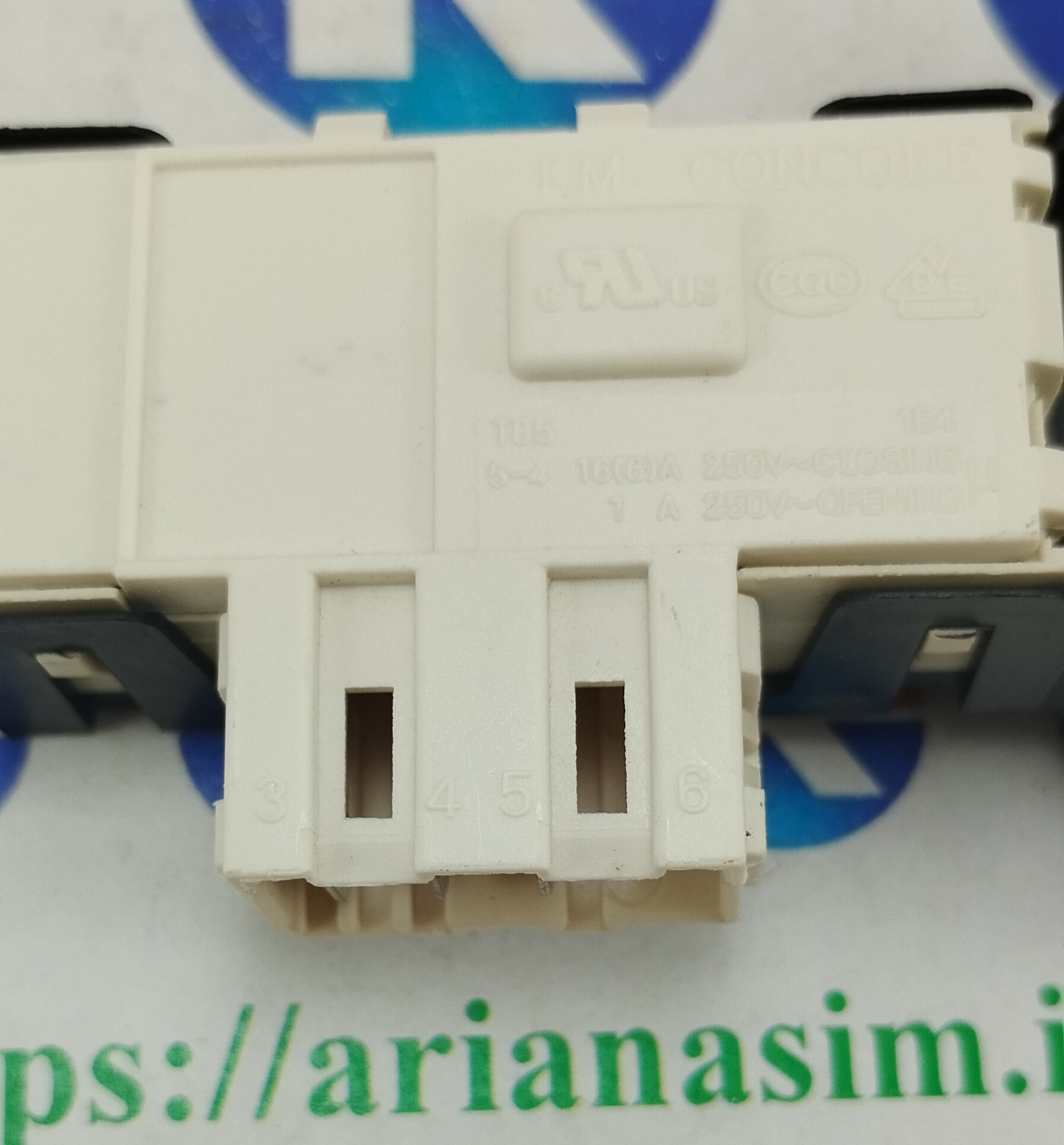

• در کنار پایه های میکروسوئیچ لباسشویی، شماره ای به مانند ترتیب زیر درج شده است.
• 1 و 3 و 2
• 2 و 4 و 3
• 3 و 5 و 4 یا …
• به عدد پایه ها توجه نمایید.
• پایه ای که روی آن کوچکترین عدد درج شده، به عنوان پایه فرمان است (به طور مثال: فاز)
• و پایهای که روی آن بزرگترین عدد ثبت شده، پایه ورودی یا نول می باشد.
• پایه دیگری هم به عنوان خروجی می باشد. (به طور مثال: نول خروجی)
• برای تست میکروسوئیچ لباسشویی، 2 تا پایه که عدد بزرگتری دارند را برق مستقیم دهید و زبانه درب را با پیچ گوشتی فشار دهید.
• اگر درب قفل شد، میکروسوئیچ سالم است. در غیر این صورت خراب است.

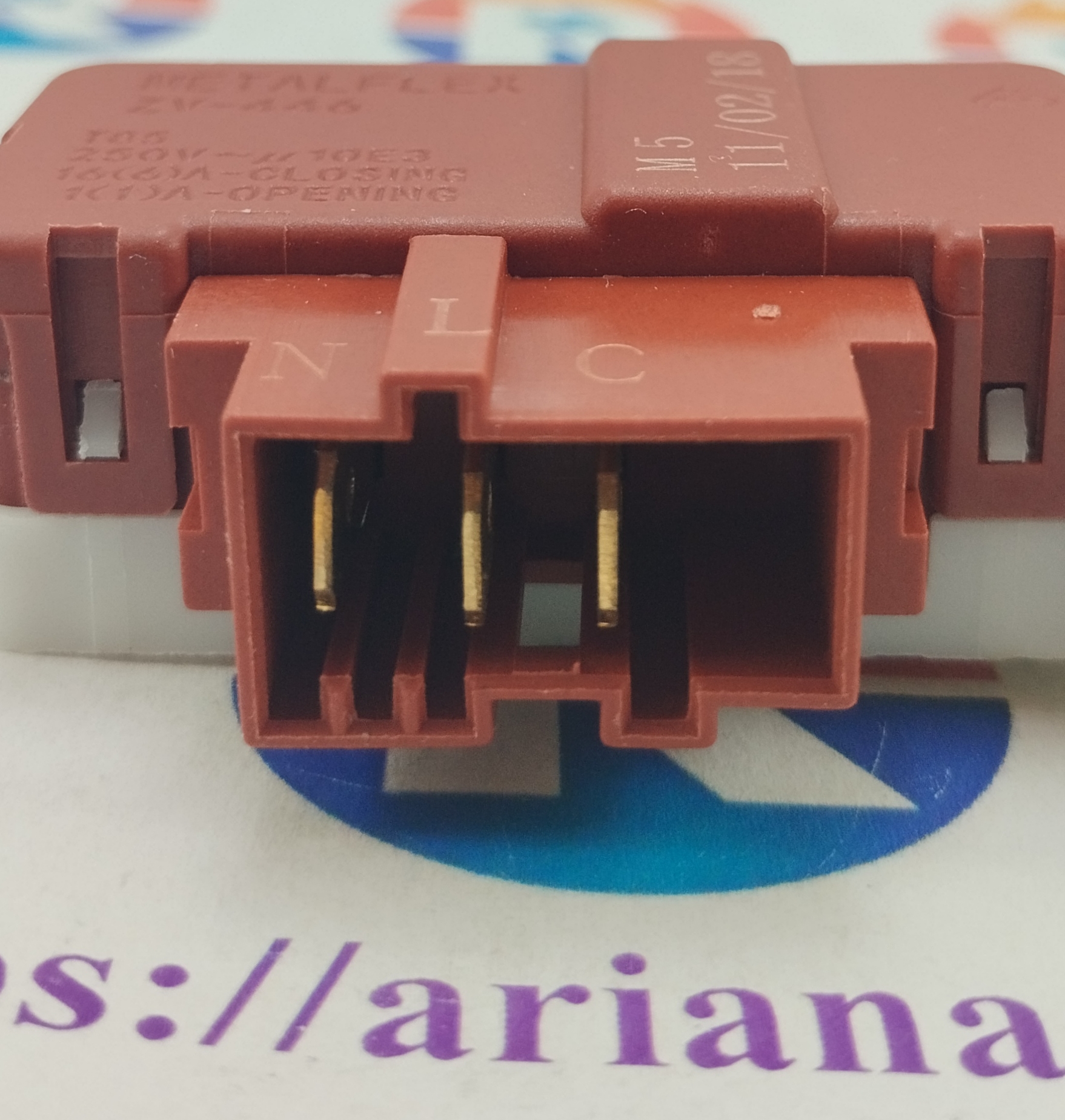

• در مدل های دیگر میکروسوئیچ که پایه های بیشتری دارد، فاز (P)، نول(N) و فرمان (C) مشخص شده است.

آیا تعمیر میکروسوئیچ لباسشویی امکان پذیر است؟

در اکثر مواقع تعمیر میکروسوئیچ لباسشویی به صورت تنهایی امکان‌ پذیر نیست و نیاز به تعویض دارد. میکروسوئیچ ها قطعات بسیار کوچک و حساسی هستند که شامل کنتاکت های الکتریکی و مکانیزم های داخلی ظریفی می‌ باشند. هرگونه دستکاری در این قطعات می‌ تواند به آسیب دیدگی بیشتر آن منجر شود. همچنین اغلب خرابی‌ های میکروسوئیچ به دلیل ساییدگی، خوردگی یا شکستگی در کنتاکت‌ ها یا مکانیزم داخلی رخ می‌ دهد که تعمیر آنها بسیار دشوار است. هزینه تعمیر یک میکروسوئیچ اغلب به اندازه هزینه تعویض آن است. علاوه بر این، پیدا کردن قطعات یدکی اصلی برای میکروسوئیچ‌ ها ممکن است زمان‌ بر و دشوار باشد.



آموزش تعویض میکروسوئیچ درب لباسشویی

زمانی که از خرابی میکروسوئیچ اطمینان پیدا کردید، قبل از اقدام برای تعویض میکروسوئیچ درب ماشین لباسشویی، وسایلی مانند پیچ‌گوشتی تخت و چهار سو، کاردک، حوله، آچار 5/16 اینچی و انبر را آماده کنید. حال با دقت گام به گام مراحل زیر را انجام داده و میکروسوئیچ قفل درب را تعویض نمایید:

• ماشین لباسشویی را از پریز برق جدا کنید تا احتمال برق گرفتگی از بین برود.
• دریچه‌های آب سرد و گرم را خاموش‌ کنید.
• برای محافظت از دستان خود از دستکش استفاده کنید.

1. بخش اول: آماده‌ سازی و جداسازی

1. با جدا کردن پیچ‌های موجود در انتهای کنسول، کنسول کنترل را از بالای دستگاه جدا کنید.
2. پیچ‌ها با توجه به مدل‌های گوناگون لباسشویی می‌توانند در جلو، پشت کنسول یا در زیر دو کاوری که در هر انتهای کنسول وجود دارد، قرار گرفته باشد.
3. اگر کنسول شما به پیچ وصل نشده است، یک چاقوی بتونی را بین قسمت بالای واشر و کنسول بکشید تا گیره‌های کنسول آزاد شود.
4. کنسول کنترل را به پشت واشر بچرخانید تا سیم میکروسوئیچ درب ماشین لباسشویی را در معرض دید خود قرار دهید.
5. هر دو طرف سیم میکروسوئیچ درب را فشار داده و آن را از هم بکشید.
6. یک پیچ‌گوشتی صاف را در گیره های پنل قرار دهید.
7. فشار را به پایین و بیرون بر روی خارهای پنل با پیچ‌گوشتی فشار دهید تا آن‌ها را آزاد کنید.
8. کنسول کنترل را باز کنید، حال درپوش‌های پلاستیکی انتهای کنسول کنترل را بیرون بکشید.
9. بدنه ماشین لباسشویی را هنگام ایستادن به سمت خود کج کرده و سپس آن را از بالا و پایین بلند کنید.
10. حوله‌ای را روی زمین بپاشید.
11. جلوی کابینت ماشین لباسشویی را روی حوله بگذارید.
12. قرار دادن بدنه در این حالت به شما امکان دسترسی به میکروسوئیچ درب ماشین لباسشویی را می‌دهد.
13. پیچ سرسوزنی که سیم زمین (ارت) را نگه می‌دارد، از میکروسوئیچ درب به بدنه ماشین لباسشویی با آچار 5/16 اینچی جدا کنید.





2. بخش دوم: تعویض میکروسوئیچ و مونتاژ مجدد

1. درب ماشین لباسشویی را بازکنید و دو پیچ بالاتر از باز شدن میکروسوئیچ درب ماشین لباسشویی را پیدا کنید.
2. برای آزاد کردن میکروسوئیچ درب، دو پیچ کناری آن را بازکنید.
3. یک پیچ‌گوشتی سر صاف را به گیره‌های نگه‌دارنده فلزی بکشید تا سیم‌های میکروسوئیچ درب را به داخل بدنه متصل کرده و در جای خود نگه دارد.
4. در هنگام کشیدن مهار از کابینت، طرف‌های سیم میکروسوئیچ درب لباسشویی را با انبردست فشار دهید.
5. سیم را از کلید تعویض درب داخل بدنه بکشید.
6. سیم‌های میکروسوئیچ درب را در زیر گیره‌های نگه‌دارنده قرار دهید تا فراموش نکنید هر سیم به کجا باید متصل شود.
7. دهانه‌های سوراخ پیچ را روی میکروسوئیچ درب لباسشویی مورد تعویض با دهانه‌های سوراخ پیچ در بالای بدنه بچسبانید.
8. میکروسوئیچ درب را با پیچ‌هایی که قبلاً باز کرده‌اید، به بدنه متصل کنید.
9. با استفاده از آچار و مهره، سیم میکروسوئیچ درب را با پیچ سوزنی که قبلاً باز کرده بودید به بدنه محکم کنید.
10. بدنه ماشین لباسشویی را مجدداً در جای خود بر روی قاب بلند کنید.
11. از درست قرار گرفتن قاب در قسمت جلوی بدنه اطمینان حاصل کنید، در حالی‌ که طرفین بدنه در بالای قاب استراحت دارند.
12. گیره‌های بدنه را مجددا نصب کنید تا قاب عقب ماشین لباسشویی به بدنه محکم شود، سپس کانکتور را از کنسول کنترل به سیم کابل میکروسوئیچ درب وصل کنید.
13. کنسول کنترل را روی بدن واشر پایین بیاورید.
14. کنسول را با برعکس کردن مراحلی که برای قطع آن انجام داده‌اید به کابینت وصل کنید.
15. ماشین لباسشویی را به پریز برق وصل کرده و شیرهای آب را روشن کنید و از صحت تعویض میکروسوئیچ درب اطمینان حاصل نمایید.





آیا امکان حذف میکروسوئیچ لباسشویی وجود دارد؟

به طور کلی امکان حذف میکروسوئیچ لباسشویی وجود دارد، اما این کار  توصیه نمی‌ شود و خطرات زیادی به همراه دارد.

• میکروسوئیچ یک قطعه ایمنی بسیار مهم است که از روشن شدن دستگاه در هنگام باز بودن درب جلوگیری می‌ کند و حذف آن می‌ تواند منجر به برق گرفتگی، آتش‌ سوزی یا آسیب‌ های جدی شود.
• میکروسوئیچ علاوه بر ایجاد ایمنی، نقش مهمی در عملکرد صحیح دستگاه نیز دارد. حذف آن می‌ تواند باعث شود لباسشویی به درستی کار نکند یا برنامه‌ های شستشو را به درستی اجرا نکند.

لازم به ذکر است که ایمنی همیشه باید در اولویت باشد. حذف میکروسوئیچ یک راه حل آسان و سریع نیست و می‌ تواند عواقب جبران‌ ناپذیری داشته باشد.
