جدول مشخصات انواع ترموستات های دانفوس وارداتی

کاربرد	مدل	طول بالب لوله موئین	Cold cut-out	Cold cut-in	Warm cut-out	Warm cut-in
یخچال فریزی	077B6208	1200	27.5-	3.5	11-	3.5
یخچال فریزری (فیلوری)	077B6172	900	21-	3.5	5-	3.5
فریزری روکش دار	077B2325	2400	29-	21-	21-	15-
فریزری	077B0023	1000	26-	19.5-	16-	10.5-
فریزری	077B1636	1000	26-	16.5-	19.5-	10-
یخچالی	077B0021	1000	21-	9.7-	11-	2-
آب سردکنی	077B0027	1200	0.5	8	9	15.2
آب سردکنی	077B1721	1200	2	6	10	14
هوایی	077B1379	500	1	6.5	8.5	14





جدول مشخصات انواع ترموستات های رانکو

تعداد فیش	کاربرد	مدل جدید	مدل قدیم
2	یخچال ساده	K50-P1110	VC1
2	یخچال جذبی	K50-P1174	VA2
2	فریزر	K60-P1117	VF3
2	یخچال با دکمه فشاری برای برفک زدایی	K60-P1013	VP4
3	فریزر با سیگنال استاندارد	K54-P1102	VS5
3	فریزر با سیگنال معکوس	K54-P3100	VR6
2	آبسردکن	K50-P1118	VB7
2	کولر گازی پنجره ای	K55-L5010	V W8

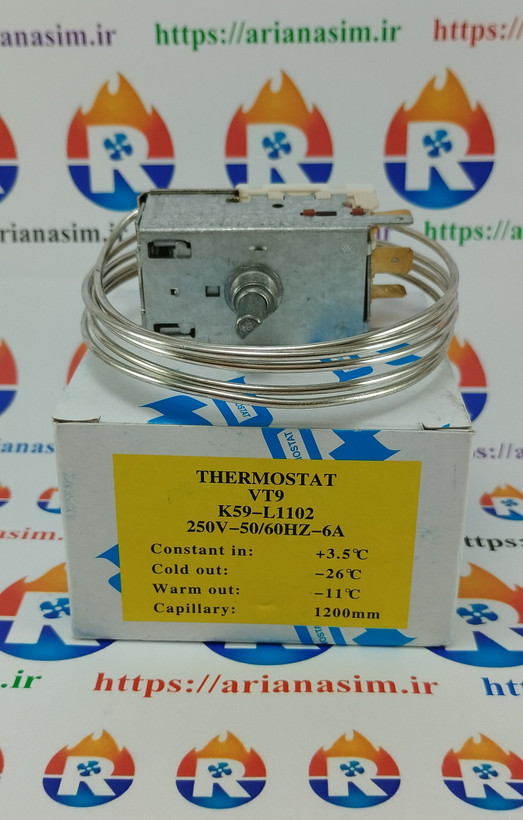

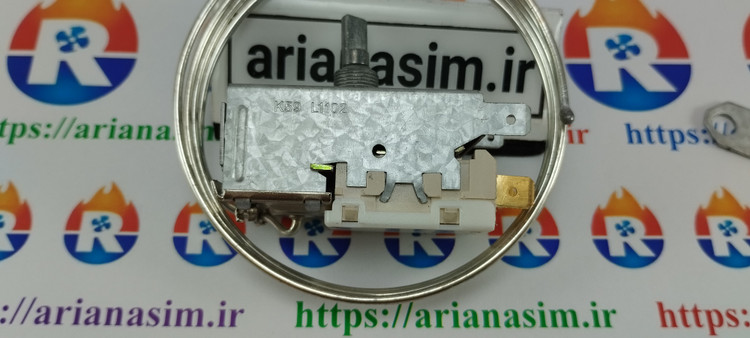

2	یخچال فریزر	K59-L1102	VT9

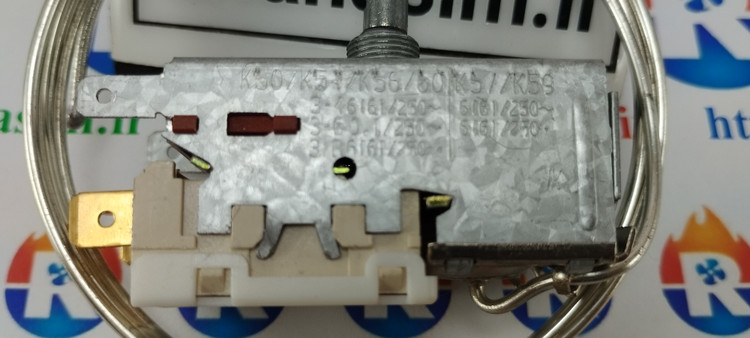

نحوه سیم کشی ترموستات های مکانیکی :





تمام ترموستات ها سه فیش و یا دو فیش هستند که دو فیش با اعداد 3 و 4    و در سه فیش اعداد 3 - 6 - 4 نام گذاری شده اند.

همیشه سیم ورودی برق را به عدد 3 ببندید و سیم برق کمپرسور را به عدد 4 ببندید حالا اگر در مدار المنت دارید یک سر المنت را به عدد 6 ببندید و سر دیگر المنت را به عدد 4 ببندید در اغلب موارد فیش عدد 4 دو پل چسبیده است تا المنت را راحتر ببندید.

نکته :

در کل ترموستات یک کلید فزمان قطع و وصل است و در مواردی که المنت در سیکل وجود نداشته باشد فرقی نمی کند که شماره 3 و 4 کدام ورودی برق و کدام خروجی برق کمپرسور باشد.
